Projekt · Mechanische Montage und Schweißen

Tankeinbauten, Stutzen und Anbauteile

Innenleitung an einem Mantelstutzen, Konsolen auf Futterblechen, Dachsparren zum Zentralring.

Das Futterblech kommt vor der Konsole.

Leistungsumfang

Mechanische Montage und Schweißen

Umfeld

Tank im Ausbau

Tafeln

3 Aufnahmen

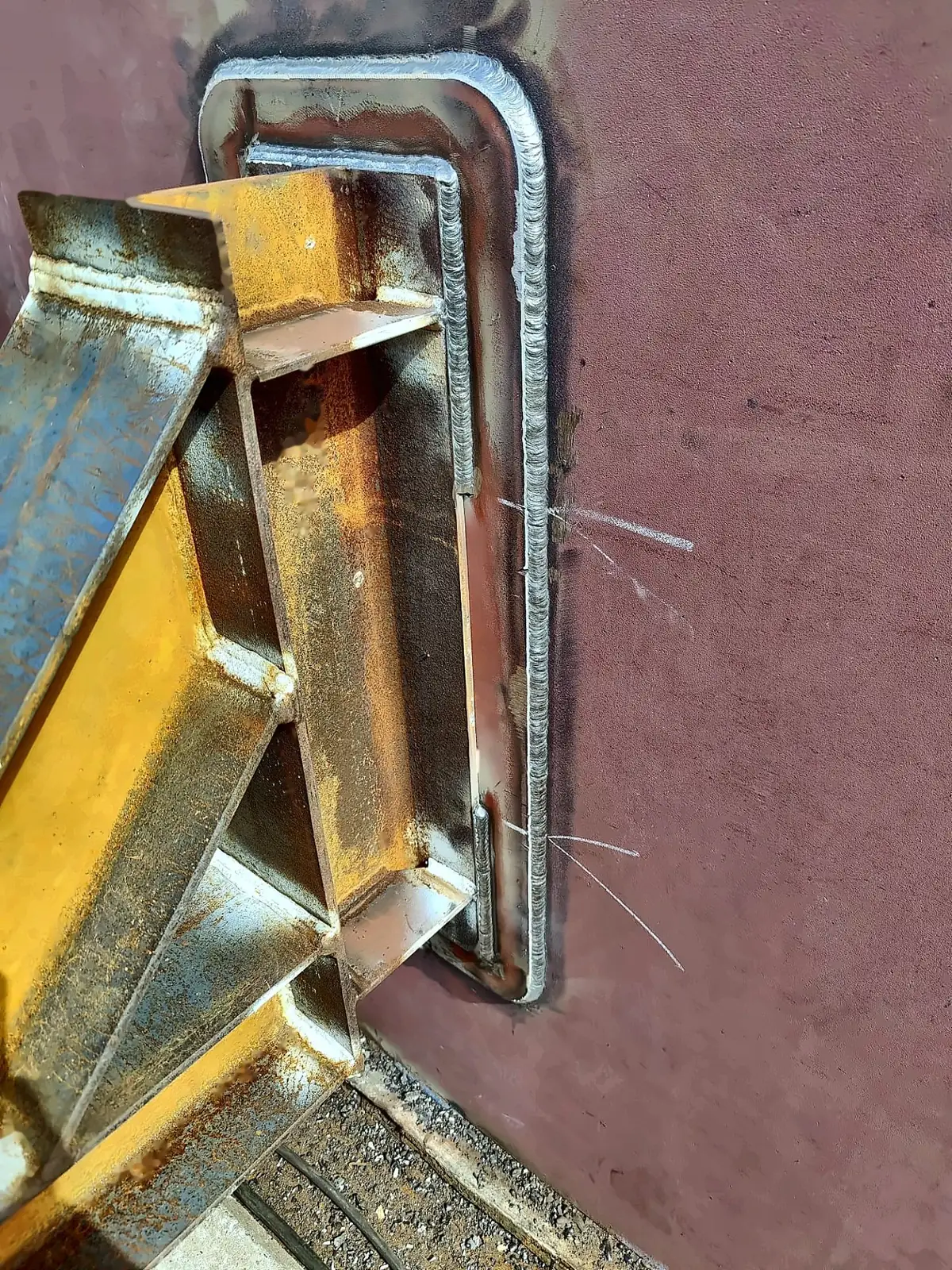

Auf dieser Baustelle wurde keine Konsole direkt auf den Mantel geschweißt. Jedes Anbauteil sitzt auf einem Futterblech, und das Futterblech ist auf den Mantel geschweißt. Die Nahaufnahme oben zeigt eines. Muss die Konsole je herunter, kommt sie vom Futterblech, und der Mantel bleibt unberührt.

Wie es gebaut wurde

Eine Tafel je Arbeitsschritt. Zum Vergrößern eine Tafel anklicken.

Arbeitsschritt 01 / 02

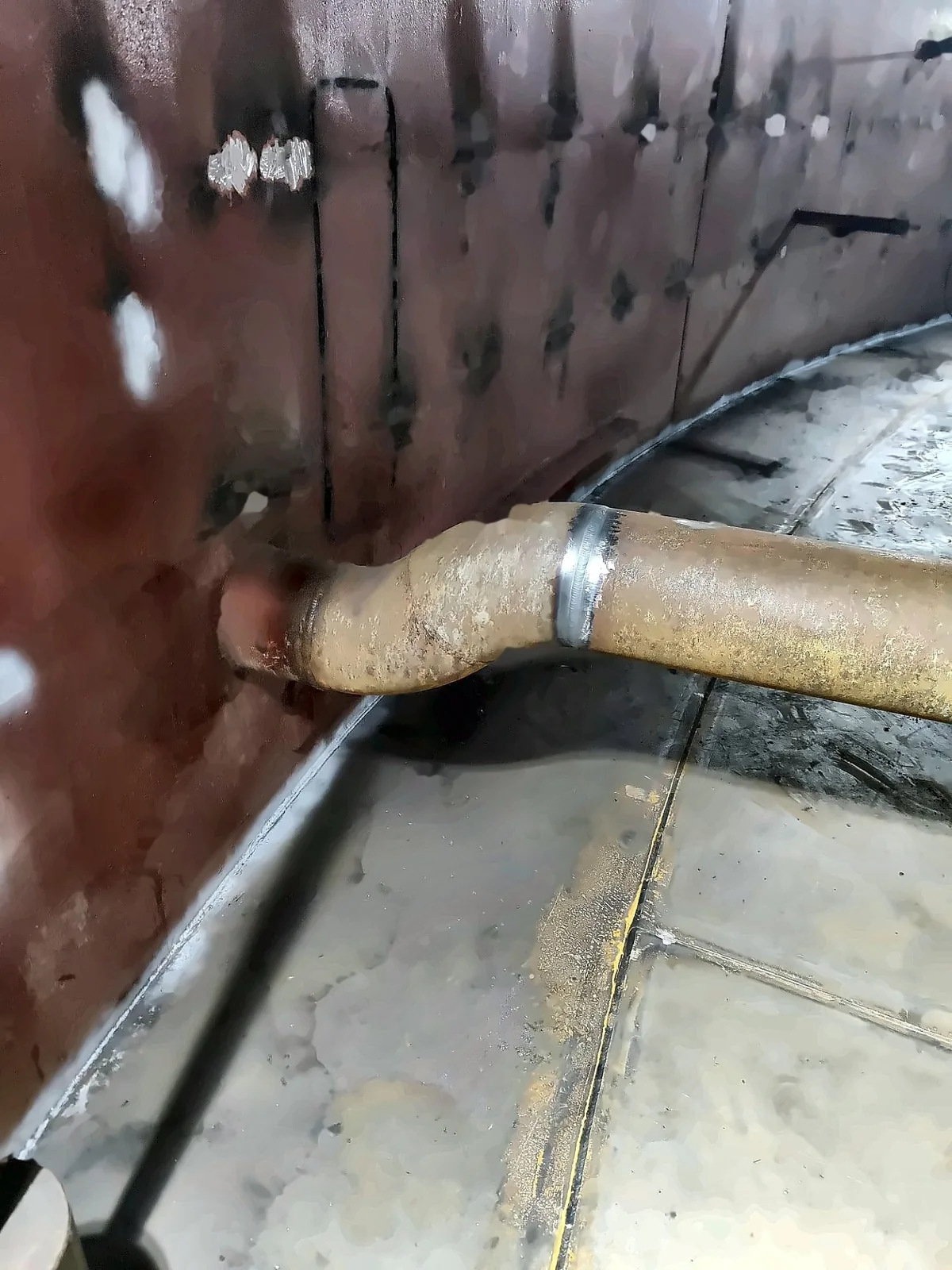

Die Innenleitung führt von einem Mantelstutzen quer durch den Tank.

Auch auf die Bodenbleche kamen Futterbleche, auf die Futterbleche die Böcke und auf die Böcke das Rohr. Werden die Böcke entfernt, nehmen die Futterbleche den Schaden und nicht die Bodenbleche.

Innenleitung am Mantelstutzen.
Arbeitsschritt 02 / 02

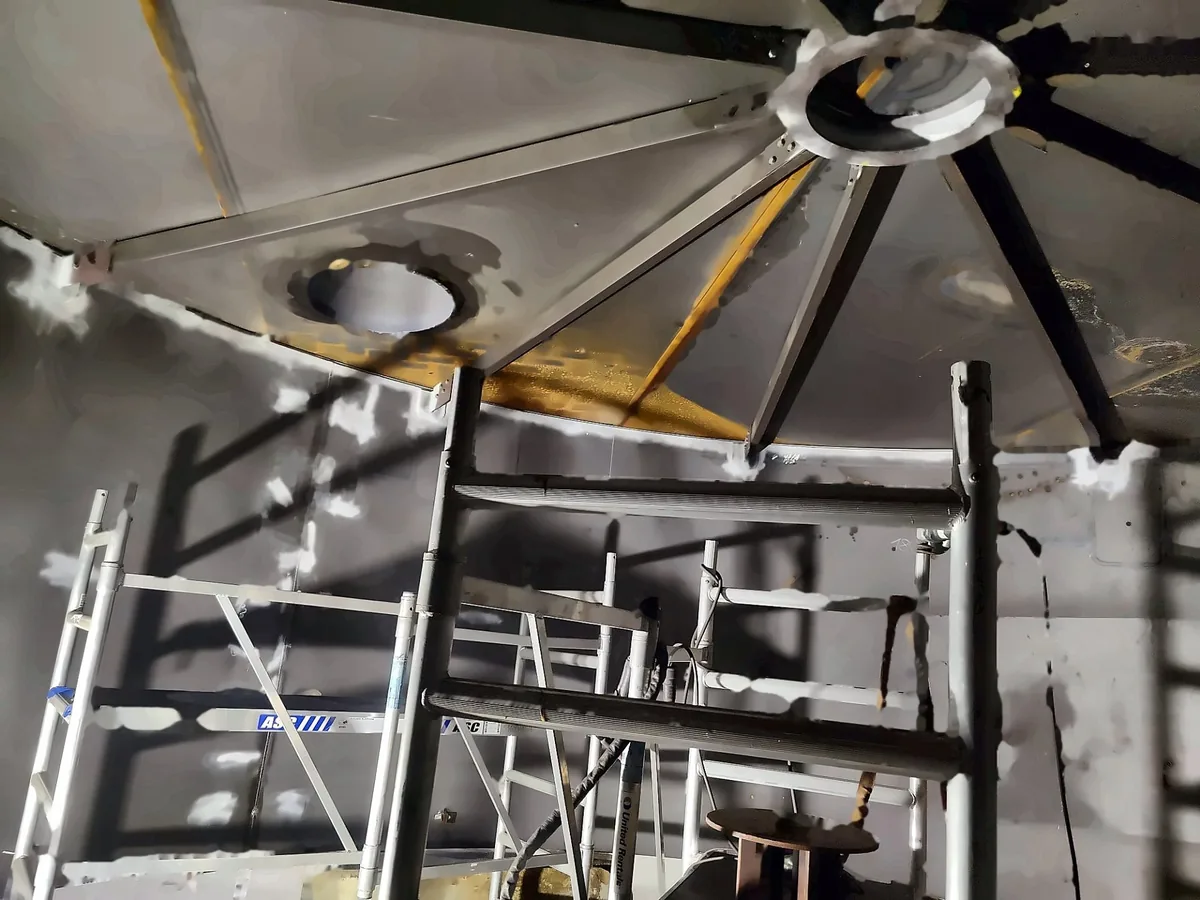

Das Dach liegt auf radialen Sparren, die in einem Zentralring zusammenlaufen.

Dachsparren zum Zentralring.

Bei einer solchen Arbeit werden ständig Hilfskonstruktionen angeschweißt und wieder entfernt. Jede Schweißstelle wird bündig verschliffen, bevor der Tank beschichtet wird.
