Projekt · Fertigung und Schweißen in der Werkstatt

Tank- und Behälterbau

Wir schweißen die Stutzen in die Schüsse, bevor diese aufgesetzt werden, schweißen die Nähte unter dem Kran aus und schneiden und passen die Böden in der Halle ein.

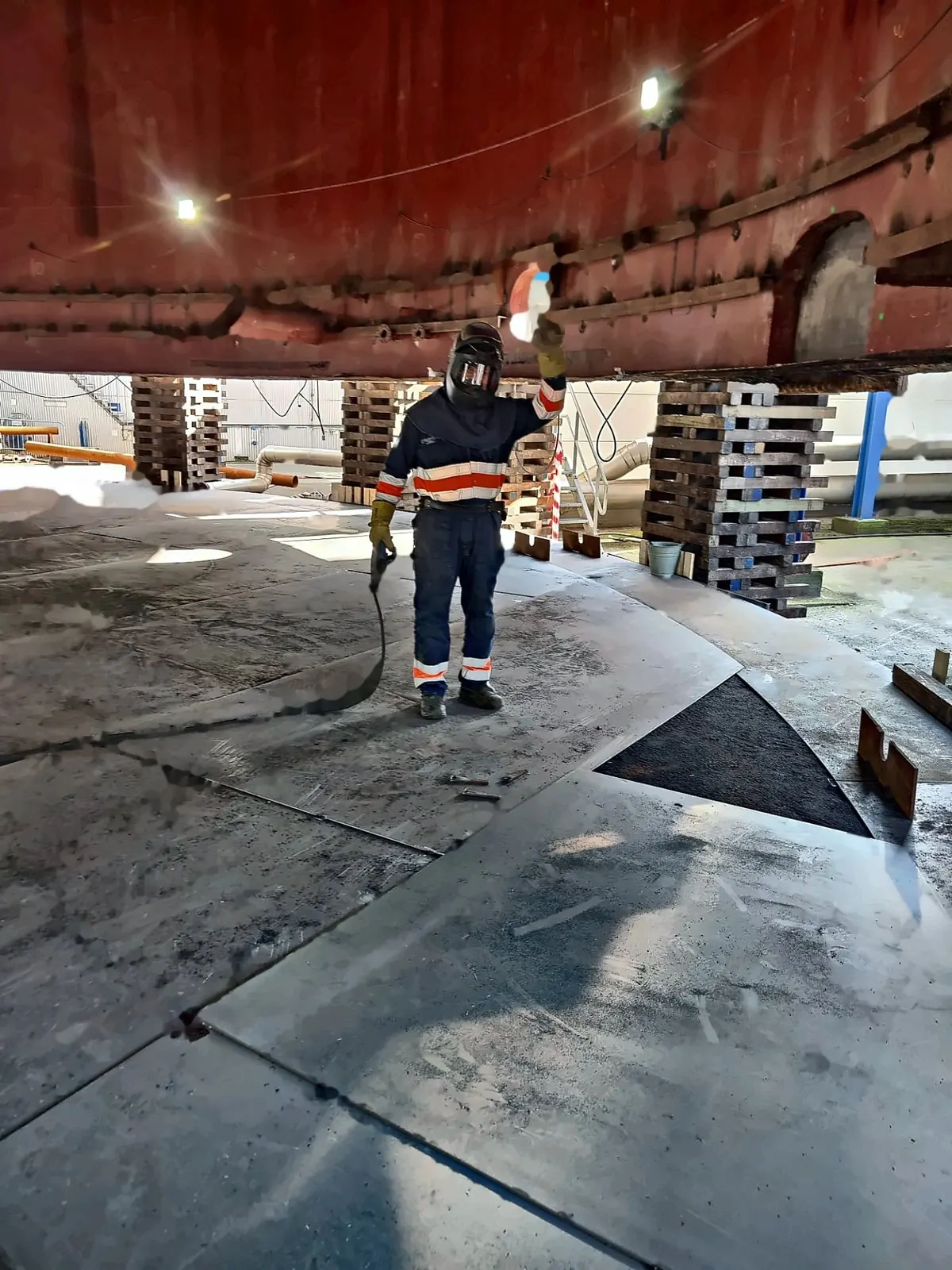

Schweißer bei der Arbeit unter einem Tankmantel, der auf Holzunterbau abgestützt und gesichert ist, mit Bodenblechen auf dem Hallenboden — Mantel auf Holzunterbau abgestützt, Arbeiten darunter.

Leistungsumfang

Fertigung und Schweißen in der Werkstatt

Umfeld

Fertigungshalle, unter dem Kran

Tafeln

6 Aufnahmen

Wie es gebaut wurde

Eine Tafel je Arbeitsschritt. Zum Vergrößern eine Tafel anklicken.

Arbeitsschritt 01 / 05

Stutzen und Mannlöcher kommen in die Mantelschüsse, bevor diese aufgesetzt werden, solange ein Schuss noch von beiden Seiten zugänglich ist. Der Schweißer arbeitet in Wannenposition und kommt an die Rückseite der Naht. Wenn ein Schuss aufgesetzt wird, sind die Stutzen bereits drin.

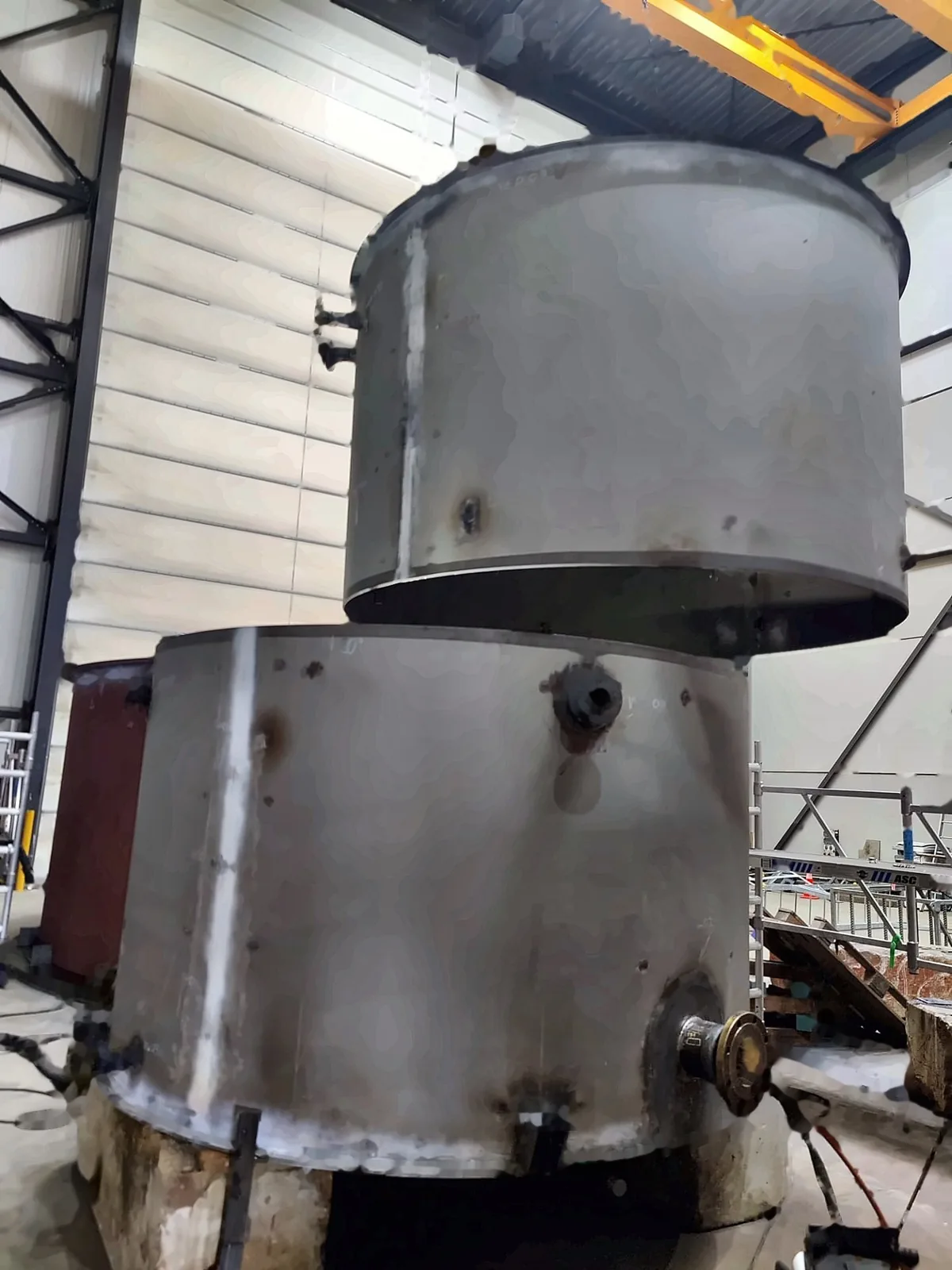

Mantelschuss eines Behälters, der per Hallenkran auf den darunterliegenden Schuss abgesenkt wird, die Stutzen bereits eingeschweißt — Die Stutzen kommen hinein, bevor der Schuss aufgesetzt wird.

Arbeitsschritt 02 / 05

Der erste Schuss steht auf Holzunterbau. Der nächste wird mit dem Kran darauf abgesenkt, aufgesetzt und gehalten, während die Naht geheftet und anschließend ausgeschweißt wird.

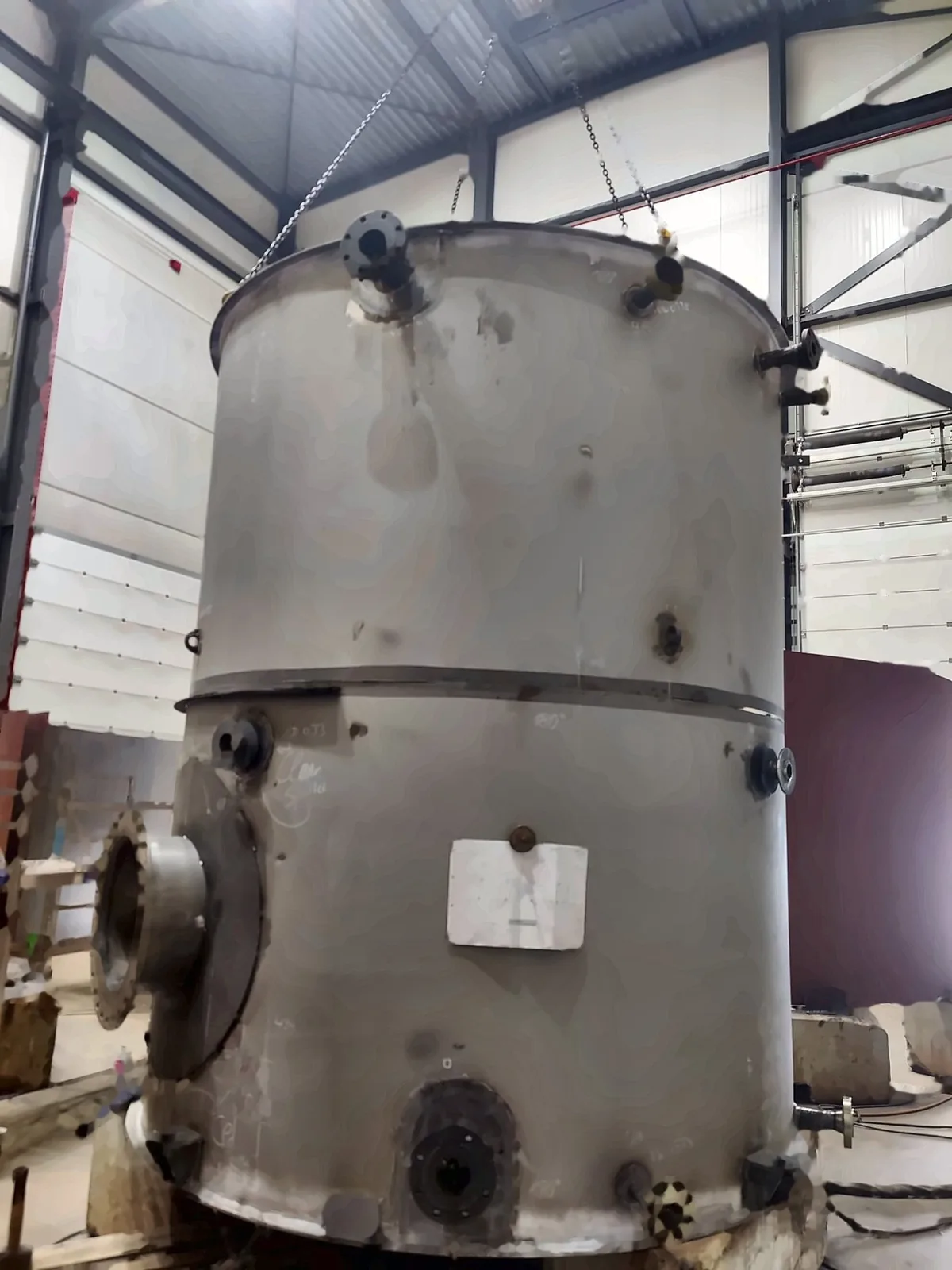

Fertig montierter Behälter auf Böcken, mit Stutzen, seitlichem Mannloch und einer auf den Mantel geklebten Zeichnung — Behälter geschlossen.

Arbeitsschritt 03 / 05

Die großen Tanks entstehen andersherum. Der Mantel wird auf Holzunterbau hochgehalten, und der nächste Schuss kommt darunter, gehalten von einer Reihe Montagelaschen innen, während die Nähte ausgeschweißt werden.

Diese Laschen und die Hebeösen kommen ab, sobald der Mantel fertig ist, und ihre Schweißstellen werden bündig zum Blech verschliffen.

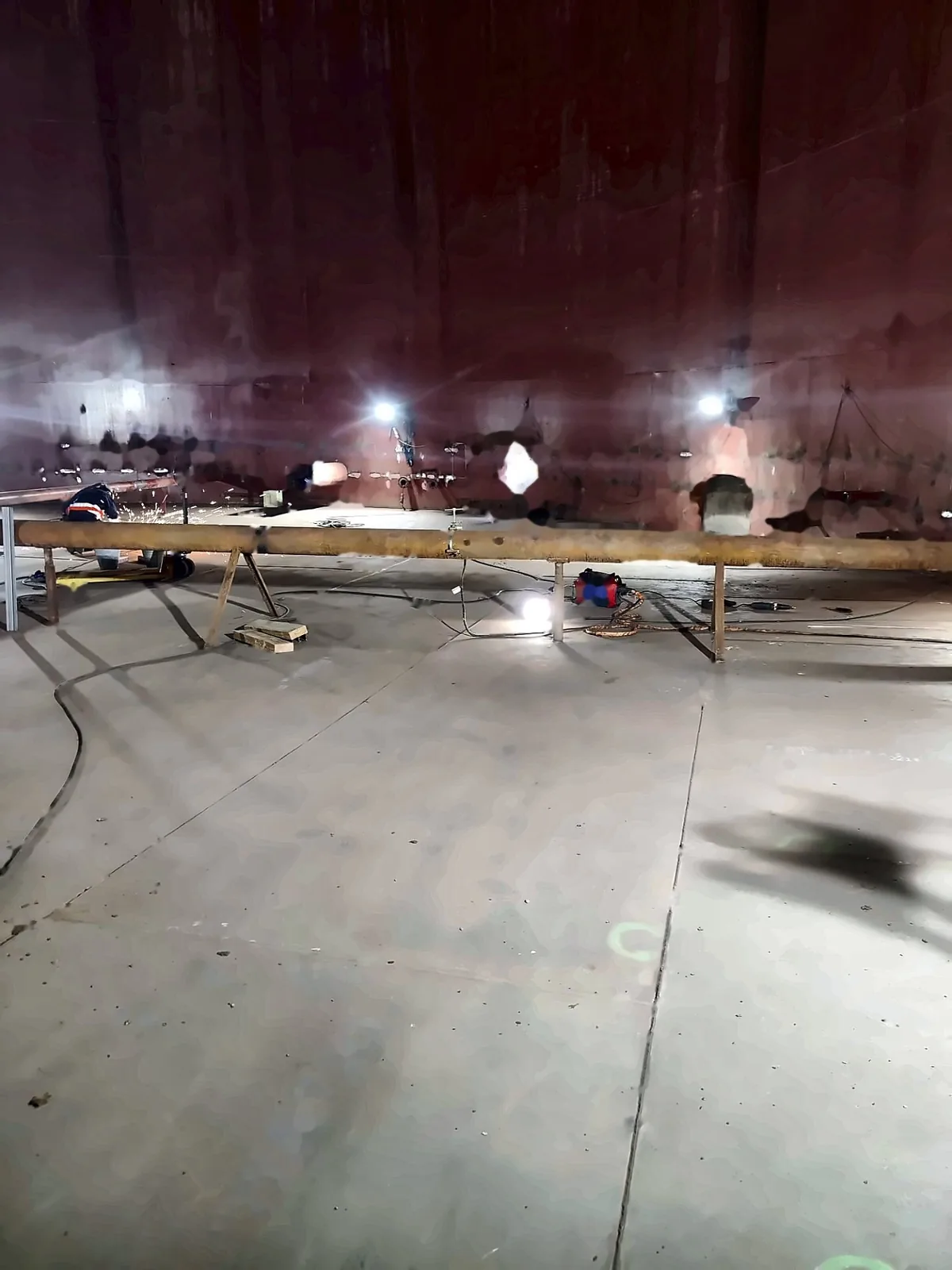

Im Tankmantel: ein langes Rohr auf Böcken und Montagelaschen, rund um die Schüsse über den Bodenblechen angeschweißt — Im Mantel, mit den Montagelaschen rund um die Schüsse.

Arbeitsschritt 04 / 05

Gehoben wird mit dem Hallenkran, mit Anschlagmitteln und Traverse. Die Bodenbleche werden in der Halle zugeschnitten und eingepasst.

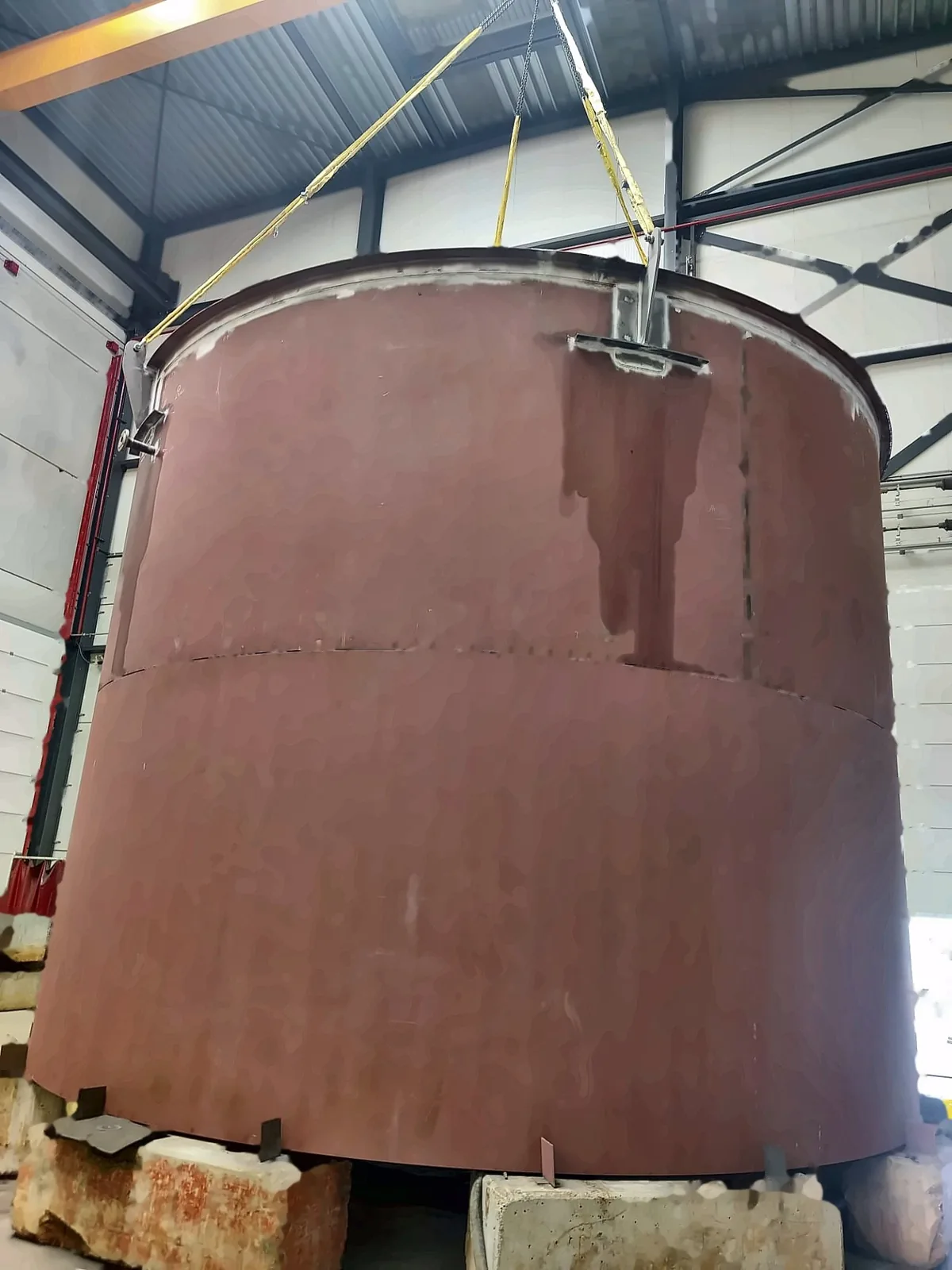

Tankmantel an Anschlagmitteln von Ösen gehoben, die auf den obersten Schuss geschweißt sind — An Anschlagmitteln von angeschweißten Ösen gehoben.

Arbeitsschritt 05 / 05

In der Werkstatt wird überdacht und unter dem Kran geschweißt.

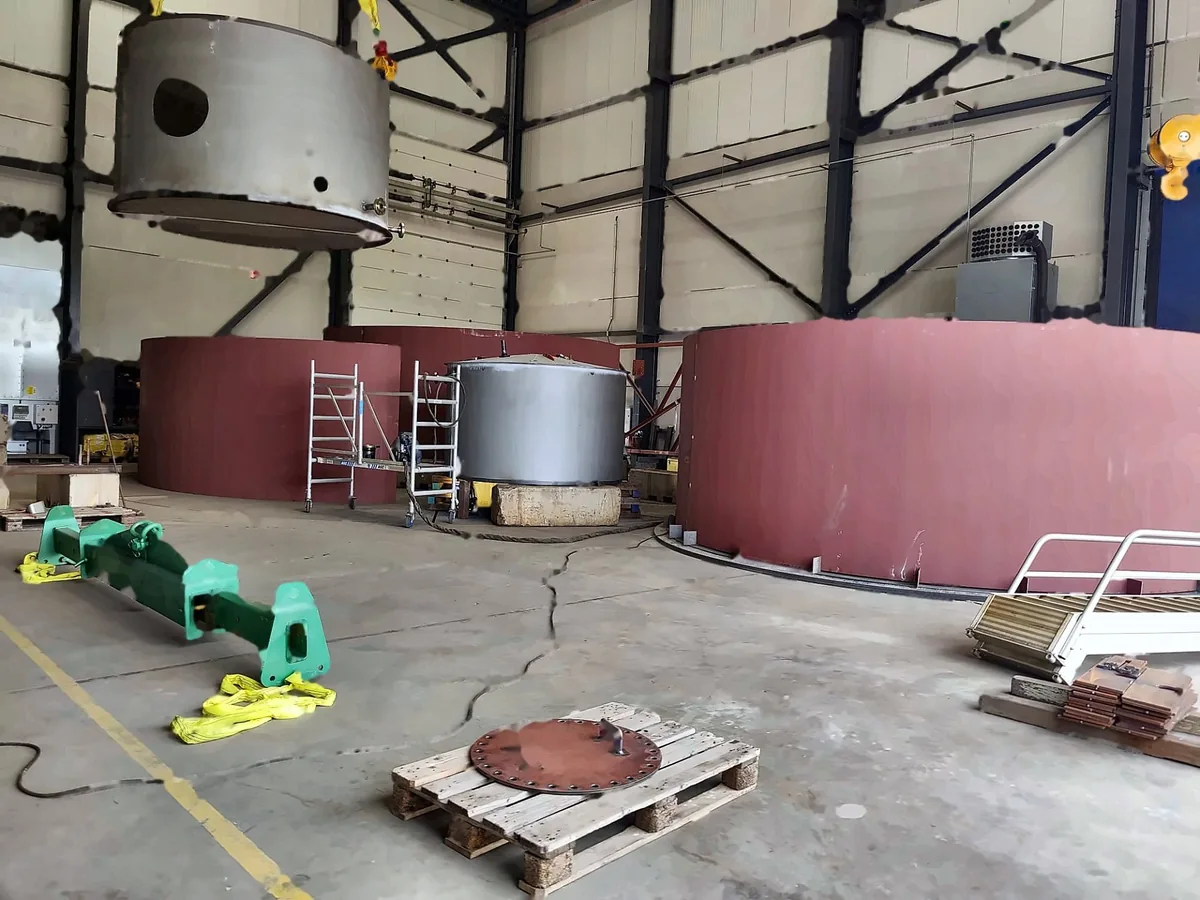

Fertigungshalle mit Tankmänteln, einem Behälter auf Holzunterbau und einer Traverse mit Anschlagmitteln am Boden — Die Fertigungshalle.
