Austausch von Rohrleitungen großer Nennweite

Austausch von Rohrleitungen großer Nennweite in einer Bestandsanlage. Wir haben die Rohrspools vorgefertigt, sie mit Kettenzügen am Anlagenstahl in Position gebracht und vor Ort eingeschweißt.

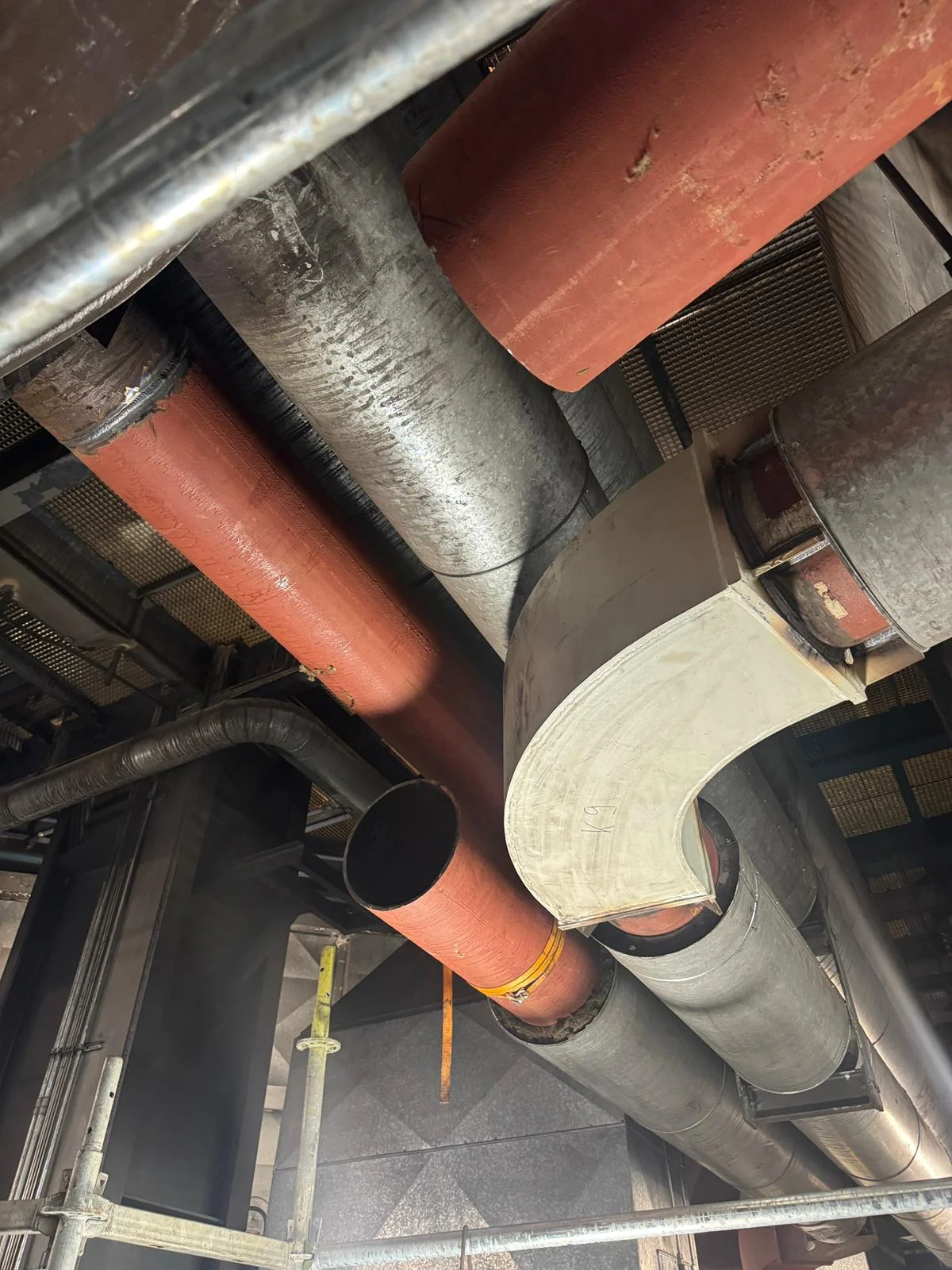

Neue Rohrleitungen großer Nennweite und ein gefertigter Bogen, eingebaut zwischen vorhandenen Leitungen und Kanälen in einer Industrieanlage — Die neue Leitung an ihrem Platz.

Leistungsumfang

Mechanische Montage und Schweißen · Industrie

Umfeld

Bestandsanlage, eingerüstete Arbeitsfronten

Tafeln

5 Aufnahmen, 4 Arbeitsschritte

Wie es gebaut wurde

Eine Tafel je Arbeitsschritt. Zum Vergrößern eine Tafel anklicken.

Arbeitsschritt 01 / 04

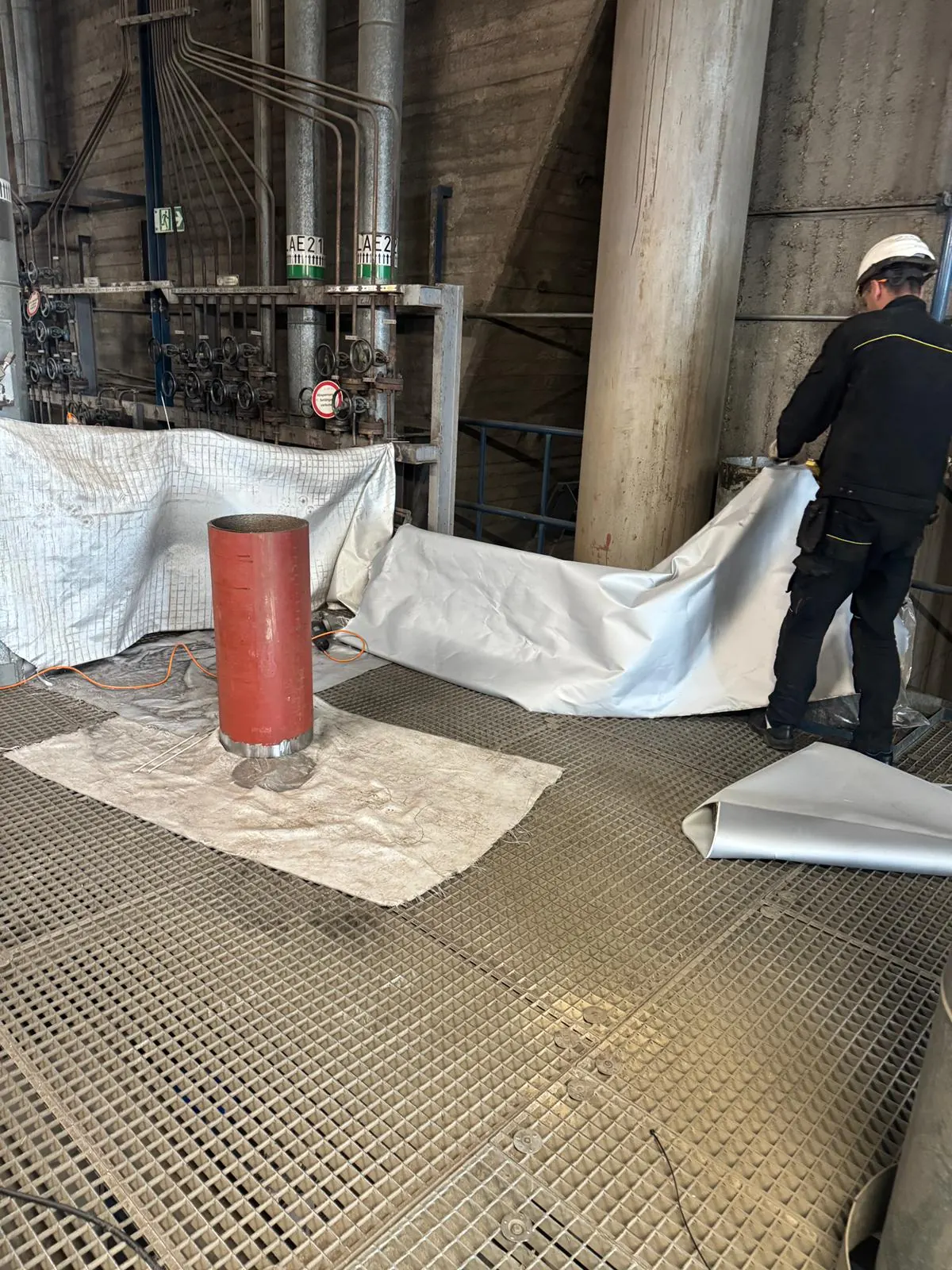

Die Abdeckungen kommen, bevor irgendetwas Heißes beginnt — Schweißdecken unter der Arbeitsfront, Planen über allem, was dahinter liegt, und der Gitterrost darunter geschlossen. Ein Funke, der durch den Gitterrost fällt, landet auf dem, was eine Ebene tiefer steht.

Schutzplanen und Schweißdecken über dem Gitterrost der Anlage, rund um einen zum Einbau bereitstehenden Rohrspool — Die Arbeitsfront abgedeckt, bevor die Heißarbeiten beginnen.

Arbeitsschritt 02 / 04

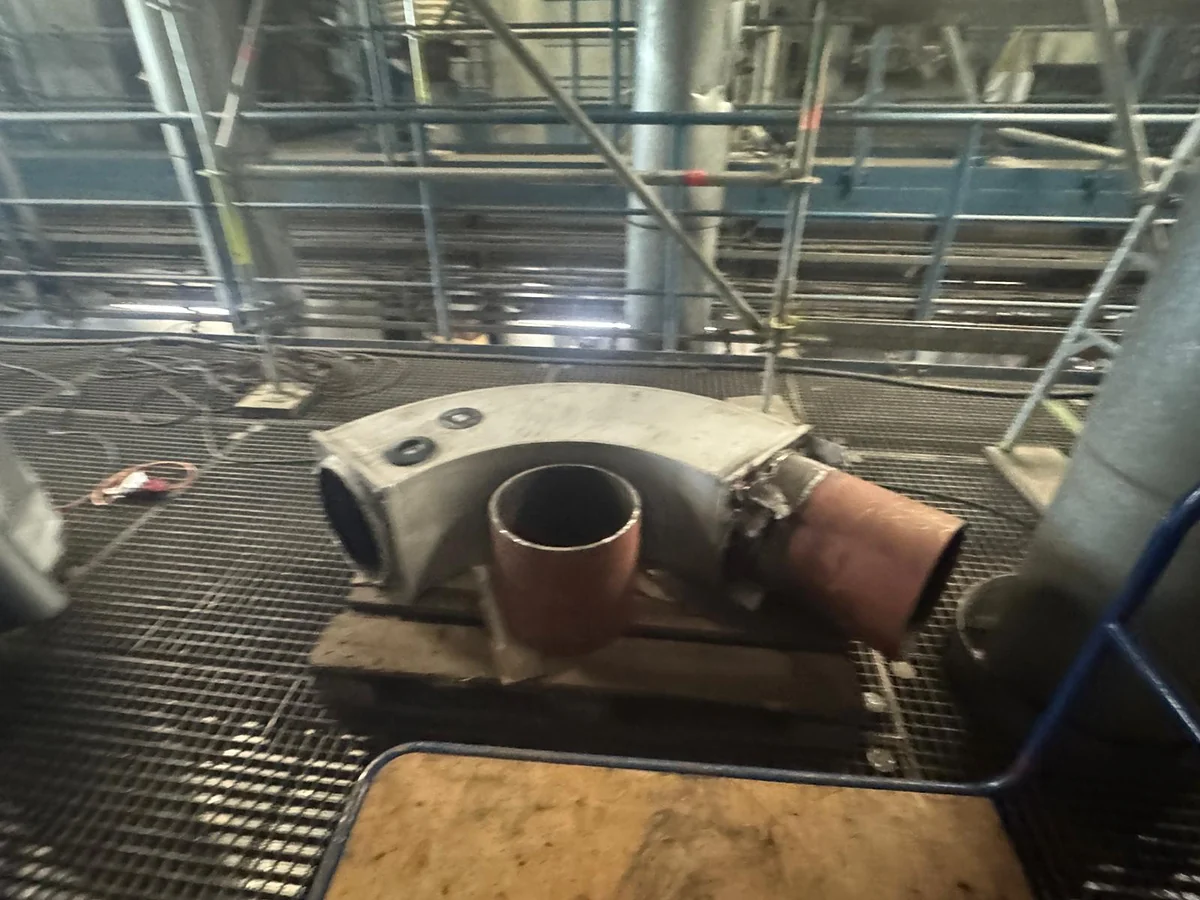

Abzweige und Stutzen werden am Boden angeschweißt, wo sich das Teil drehen lässt und die Naht in Wannenlage ausgeführt wird. Der Rohrspool geht als ein Stück nach oben, die Öffnungen sind bereits darin. Jeder Abzweig, der hier unten fertig wird, ist eine Naht weniger über Kopf.

Vorgefertigter Rohrbogen mit angeschweißtem Abzweig und Stutzen, auf Holzunterlagen auf dem Gitterrost der Anlage — Abzweig und Stutzen angeschweißt, bevor der Rohrspool nach oben geht.

Arbeitsschritt 03 / 04

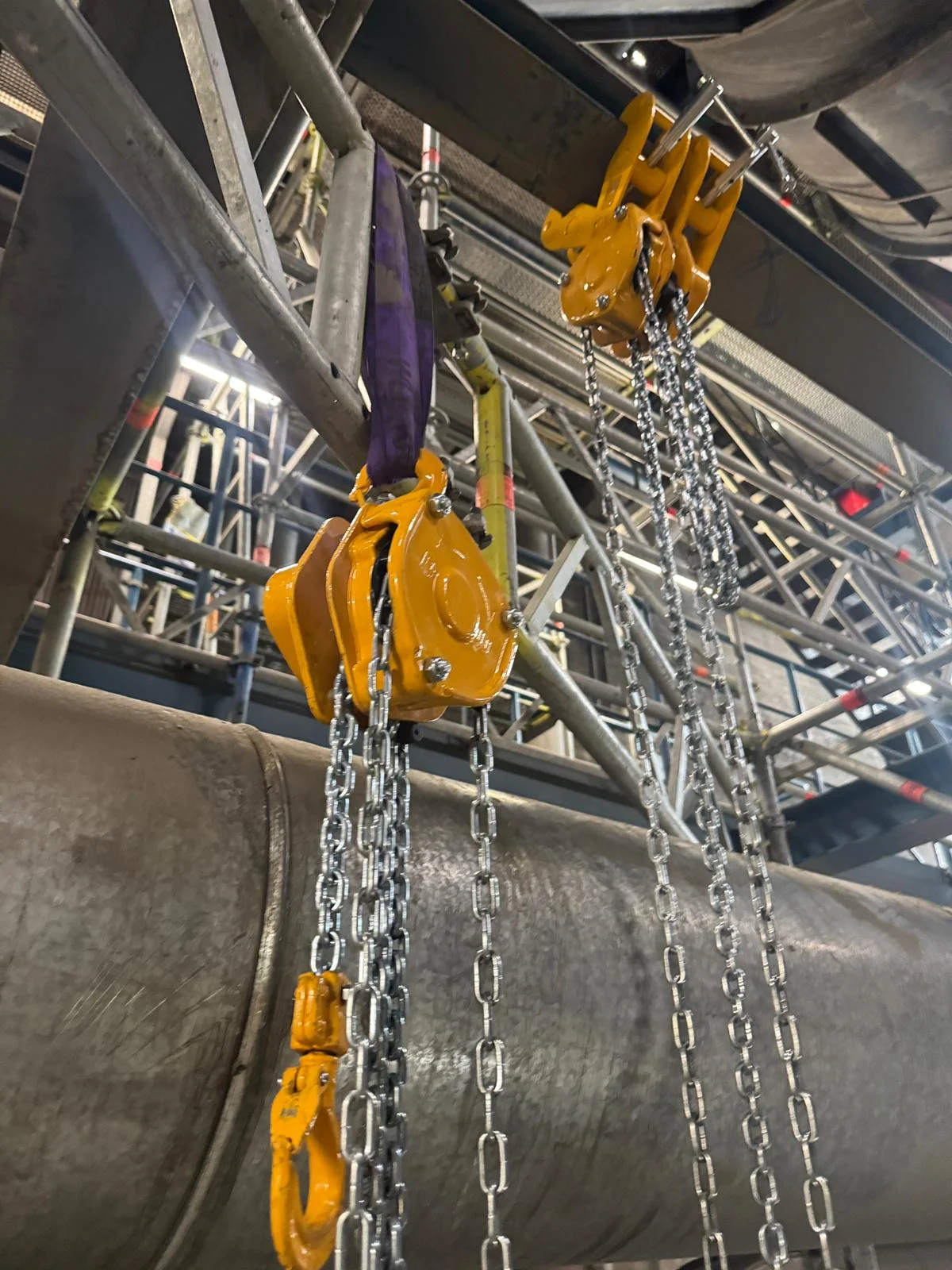

Über der Arbeitsfront gibt es keinen Kran, also wird die Last am Anlagenstahl aufgenommen. Die Anschlagpunkte stimmen wir zuerst mit dem Betreiber ab, hängen dann an beiden Enden Trägerklemmen und Kettenzüge ein und ziehen den Rohrspool von Hand in die Flucht.

Zwei Trägerklemmen mit Kettenzügen, am darüberliegenden Stahlbau angeschlagen und das Gewicht eines Rohres großer Nennweite aufnehmend — Trägerklemmen und Kettenzüge am vorhandenen Stahlbau.

Arbeitsschritt 04 / 04

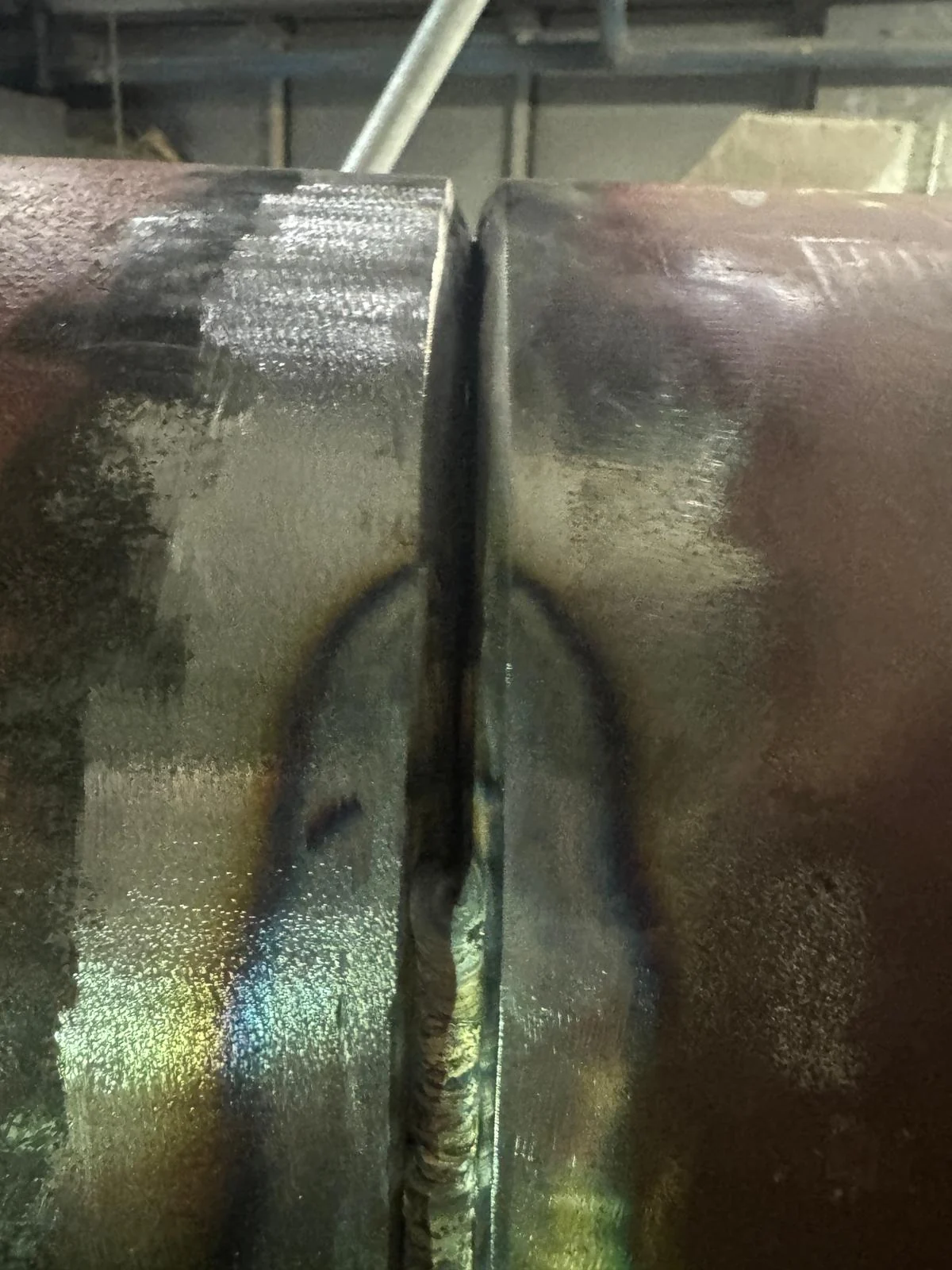

Der Zusammenbau entscheidet über die Naht. Wir stellen den Spalt ein und halten ihn rundum, bevor ein Lichtbogen gezündet wird, und zuerst kommt die Wurzellage — in dieser Aufnahme ist sie ein Stück weit herum, oben ist der Spalt noch offen. Die Naht wird gereinigt und geprüft, bevor Füll- und Decklage folgen.

Nahaufnahme einer Rohrstumpfnaht mit gleichmäßigem Wurzelspalt und der Wurzellage, die ein Stück weit herumgeführt ist — Die Wurzellage ein Stück weit um die Naht herum.
