Sostituzione del ventilatore e adattamento dei canali

Sostituzione di un ventilatore di estrazione su una piattaforma di processo. I canali esistenti non erano adatti alla nuova macchina, perciò li abbiamo ritagliati, costruito i pezzi di transizione su misura e collegato il ventilatore su entrambi i lati.

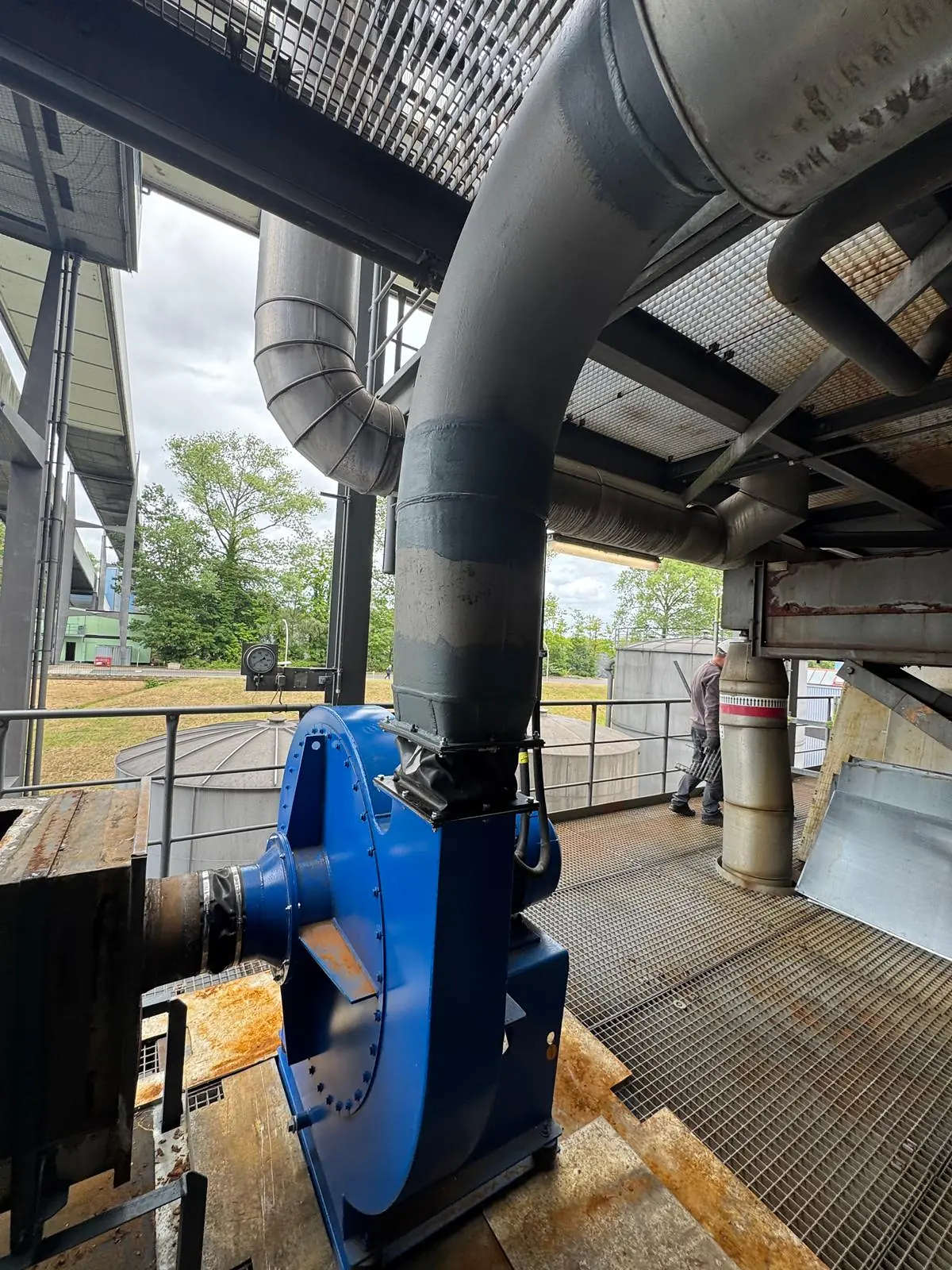

Nuovo ventilatore centrifugo blu installato su un basamento in acciaio su una piattaforma a grigliato all’aperto, con la mandata collegata tramite un giunto di dilatazione al camino di estrazione esistente verniciato — Il nuovo ventilatore, collegato su entrambi i lati.

Ambito

Montaggio meccanico e saldatura · Industria

Contesto

Impianto esistente, piattaforma di processo all’aperto

Tavole

6 fotografie, 5 fasi

Come è stato realizzato

Una tavola per fase. Tocca una tavola per aprirla a piena dimensione.

Fase 01 / 05

Il ventilatore arriva in cantiere come un unico gruppo — cassa, girante, motore e telaio di base insieme. Ciò che decide il lavoro non è la macchina in sé, ma le sue quote di collegamento: aspirazione, mandata e gli interassi di fissaggio sotto il telaio. In una sostituzione raramente coincidono con l’esistente, e qui non coincidevano.

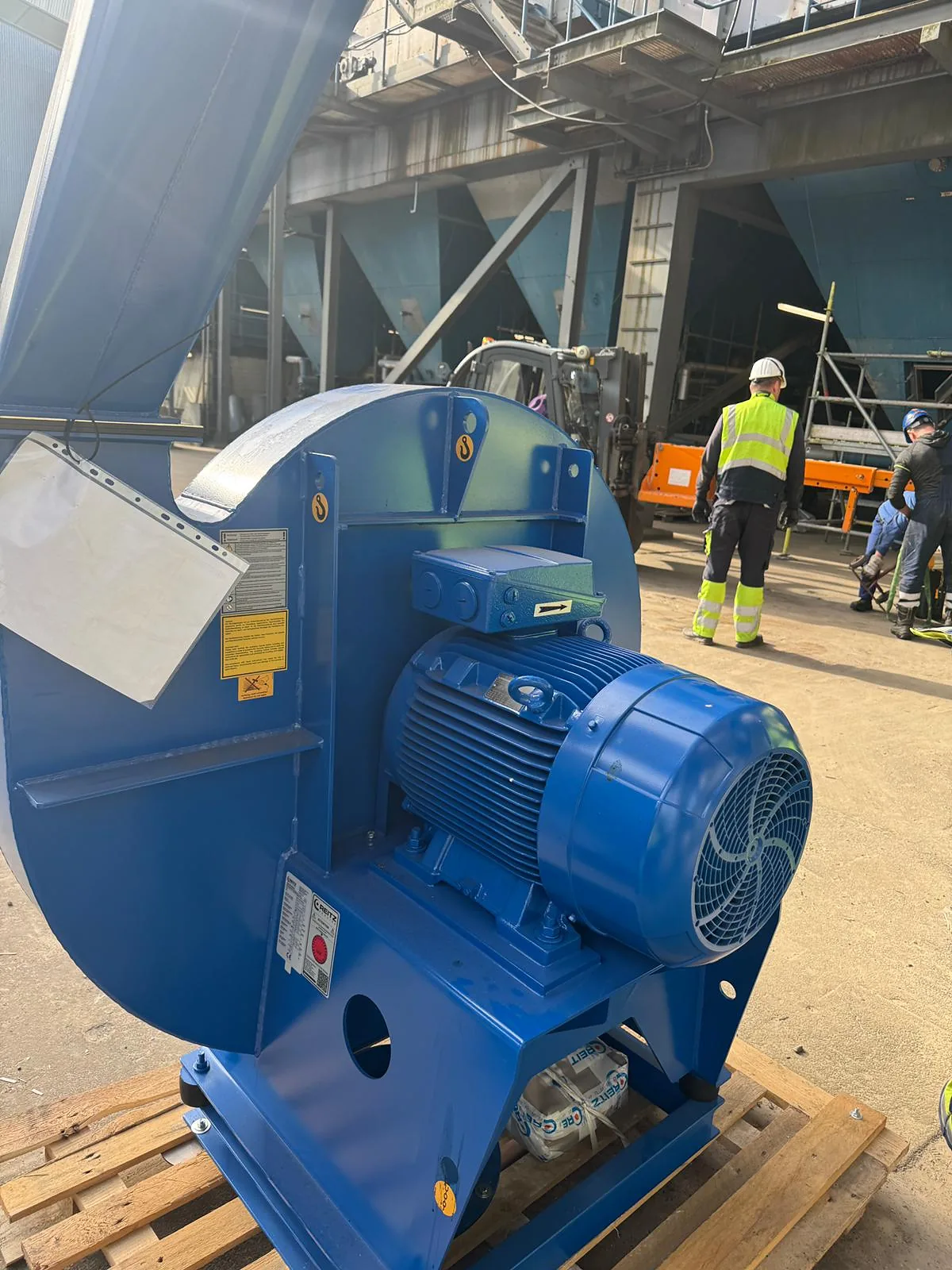

Nuovo ventilatore centrifugo e motore su bancale come consegnati in cantiere, prima del montaggio — La macchina nuova come consegnata.

Fase 02 / 05

Il ventilatore viene calato sul suo basamento e resta sulla braca finché non è fissato. Il vecchio telaio non ha lasciato gli appoggi dove servono al nuovo, quindi vengono ripresi sull’ingombro del nuovo prima di qualsiasi imbullonatura — un ventilatore appoggiato su un basamento fuori quota porta quell’errore direttamente nei cuscinetti. Ogni lavoro a caldo avviene sopra una coperta antifiamma, con un estintore al fronte di lavoro.

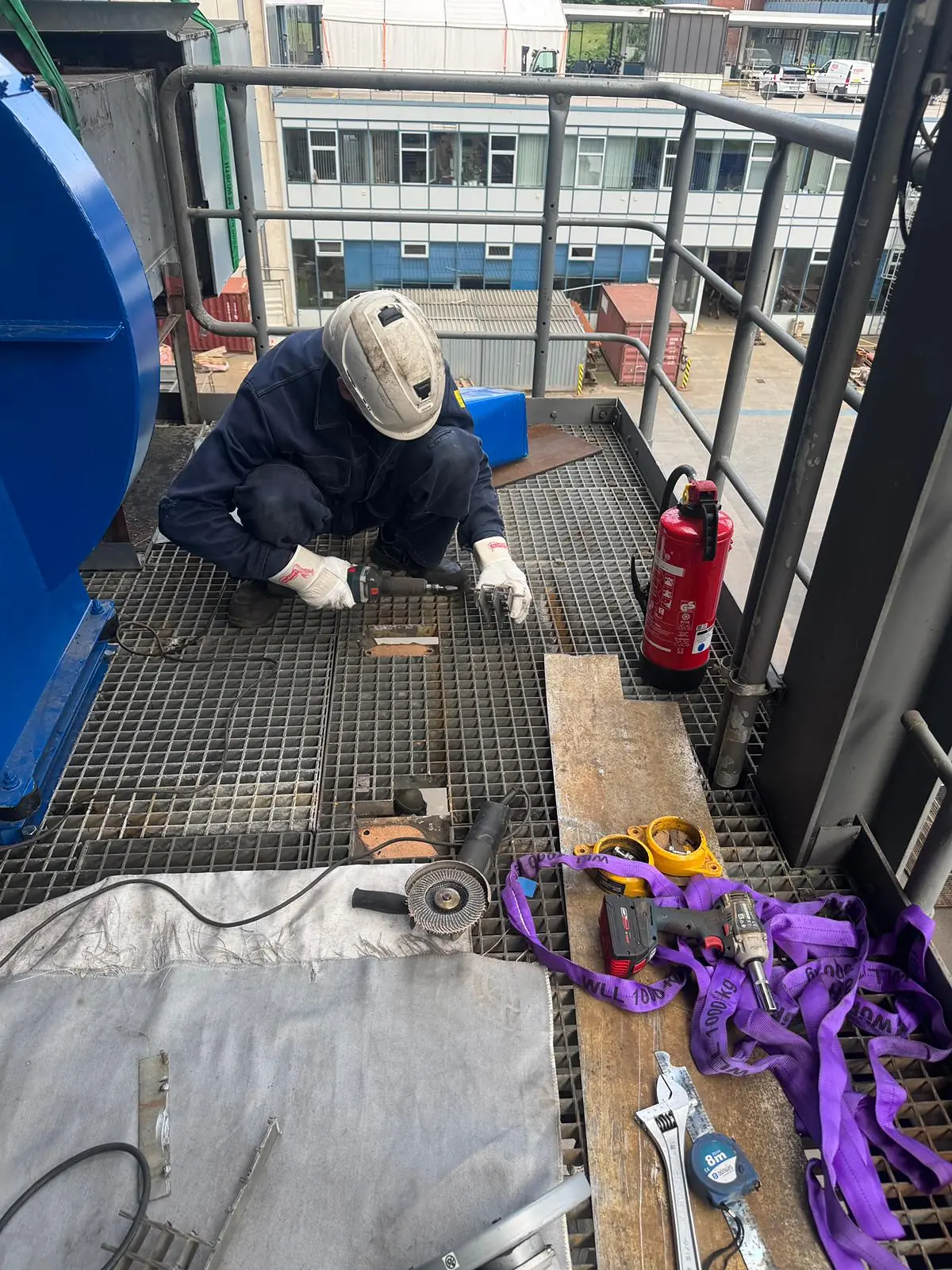

Operatore alla base del ventilatore appena calato sulla piattaforma a grigliato, con brache, attrezzi ed estintore disposti accanto a lui — Lavori sul basamento prima dell’imbullonatura del ventilatore.

Fase 03 / 05

È sul lato aspirazione che il canale esistente deve cedere. Prima ne riprendiamo il peso su una braca, così che nulla resti appeso al giunto una volta aperto, poi lo ritagliamo e vi inseriamo un tronchetto adatto all’aspirazione del ventilatore. La quota la dà il disegno del ventilatore; dove va il tronchetto si rileva sul canale stesso.

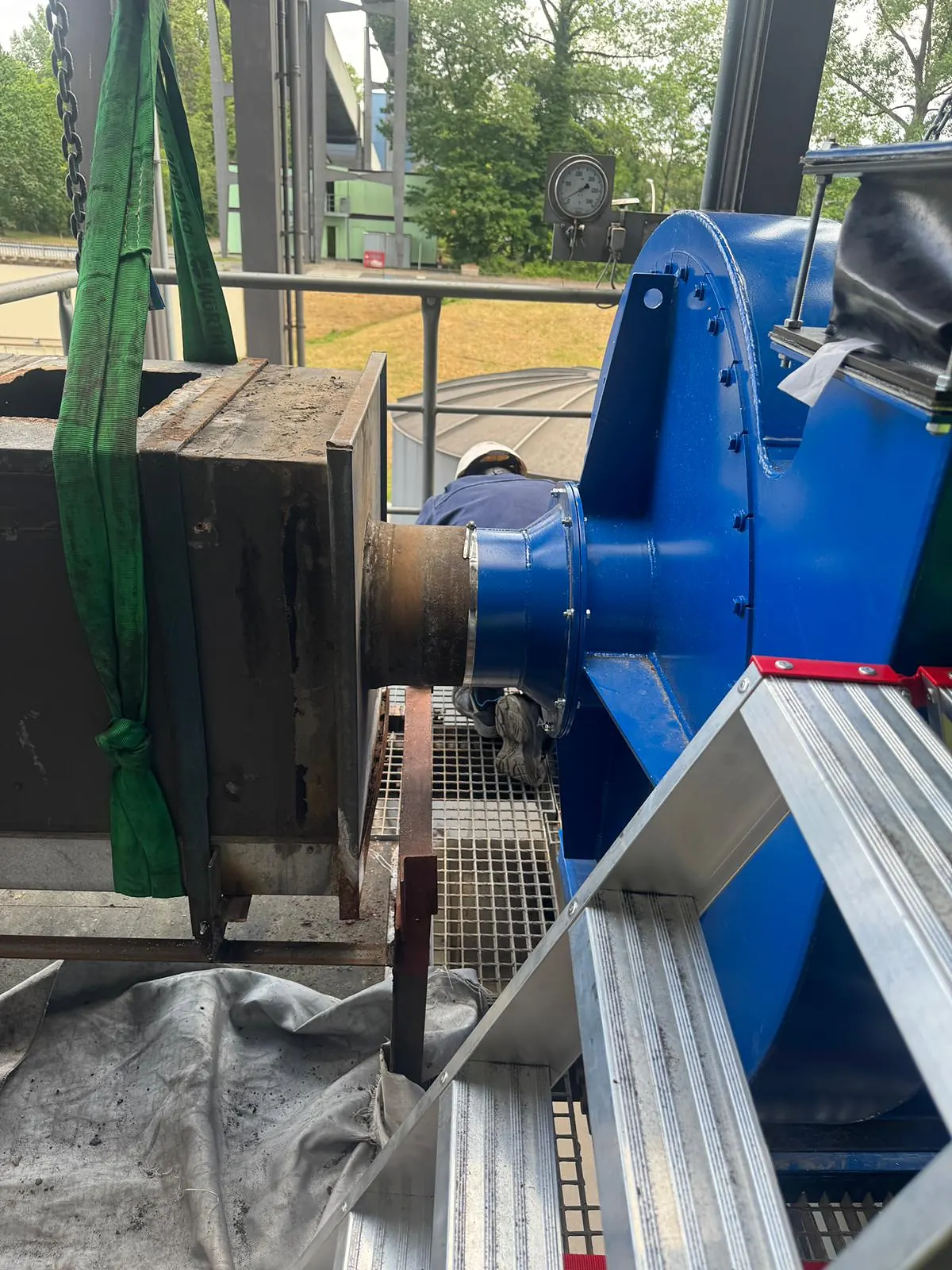

Canale rettangolare esistente sostenuto da una braca ad anello mentre la sua estremità aperta viene collegata all’aspirazione del nuovo ventilatore — Il canale sostenuto da una braca mentre il giunto è aperto.

Fase 04 / 05

La mandata sale nel camino esistente, e i due non si incontrano da soli. Costruiamo il pezzo di transizione, lo presentiamo con il ventilatore appoggiato sul basamento e lo tracciamo in posizione. Nulla viene saldato definitivamente prima che entrambe le estremità siano state verificate sulle aperture su cui devono arrivare.

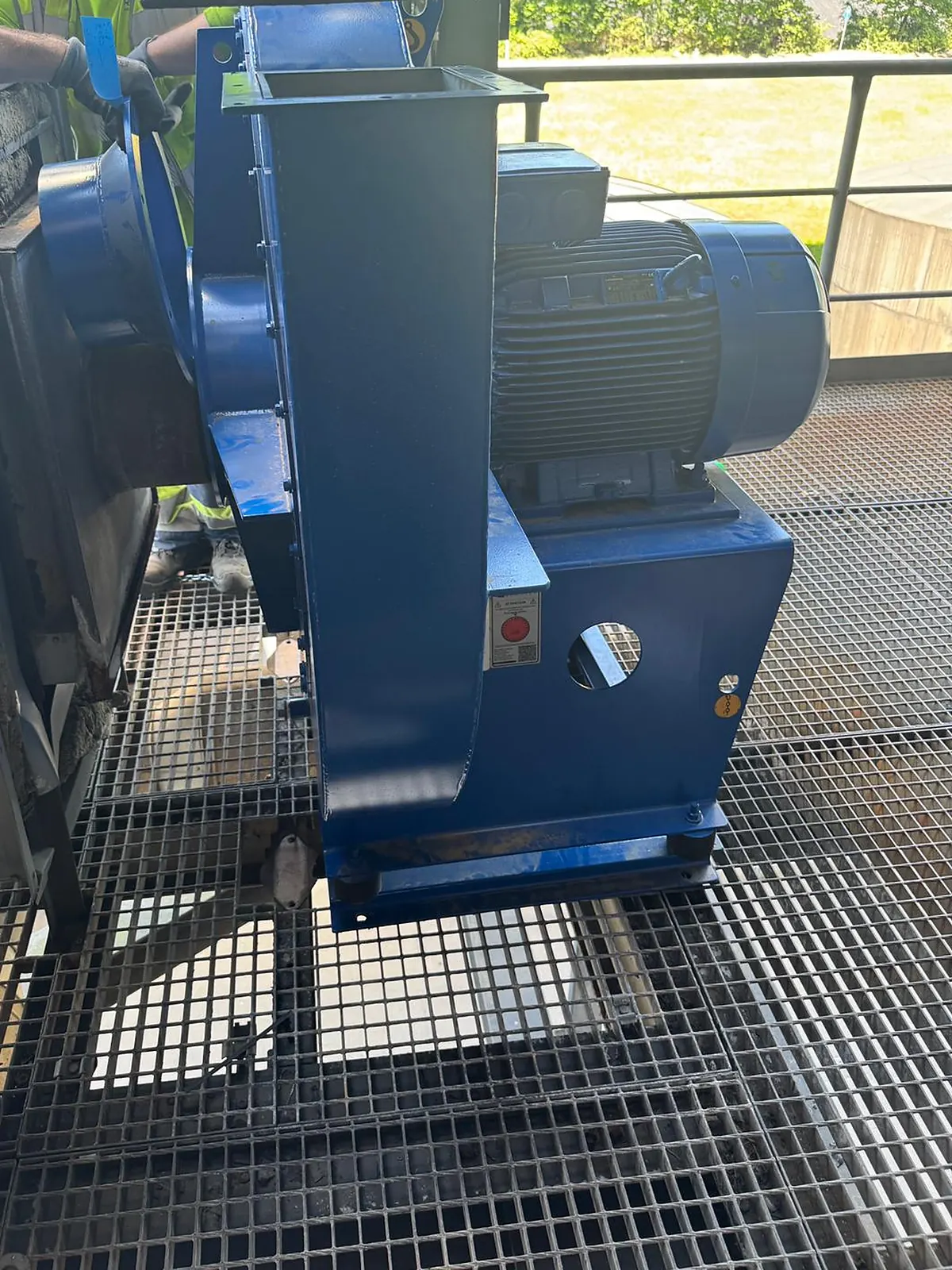

Nuovo ventilatore appoggiato sul basamento, con il pezzo di transizione della mandata presentato sotto il camino esistente — Il pezzo di transizione della mandata presentato in posizione.

Fase 05 / 05

Entrambi i collegamenti terminano su un elemento flessibile — un manicotto all’aspirazione e un giunto di dilatazione imbullonato alla mandata. Il telaio stesso appoggia su antivibranti, quindi la macchina è libera di muoversi un poco; sono questi due collegamenti a tenere quel movimento fuori dai canali, e consentono alle flange di stare leggermente fuori asse senza caricare né l’uno né l’altro lato. Montati quelli, le saldature dei pezzi di transizione vengono rifinite e il giunto di dilatazione viene imbullonato su tutto il giro.

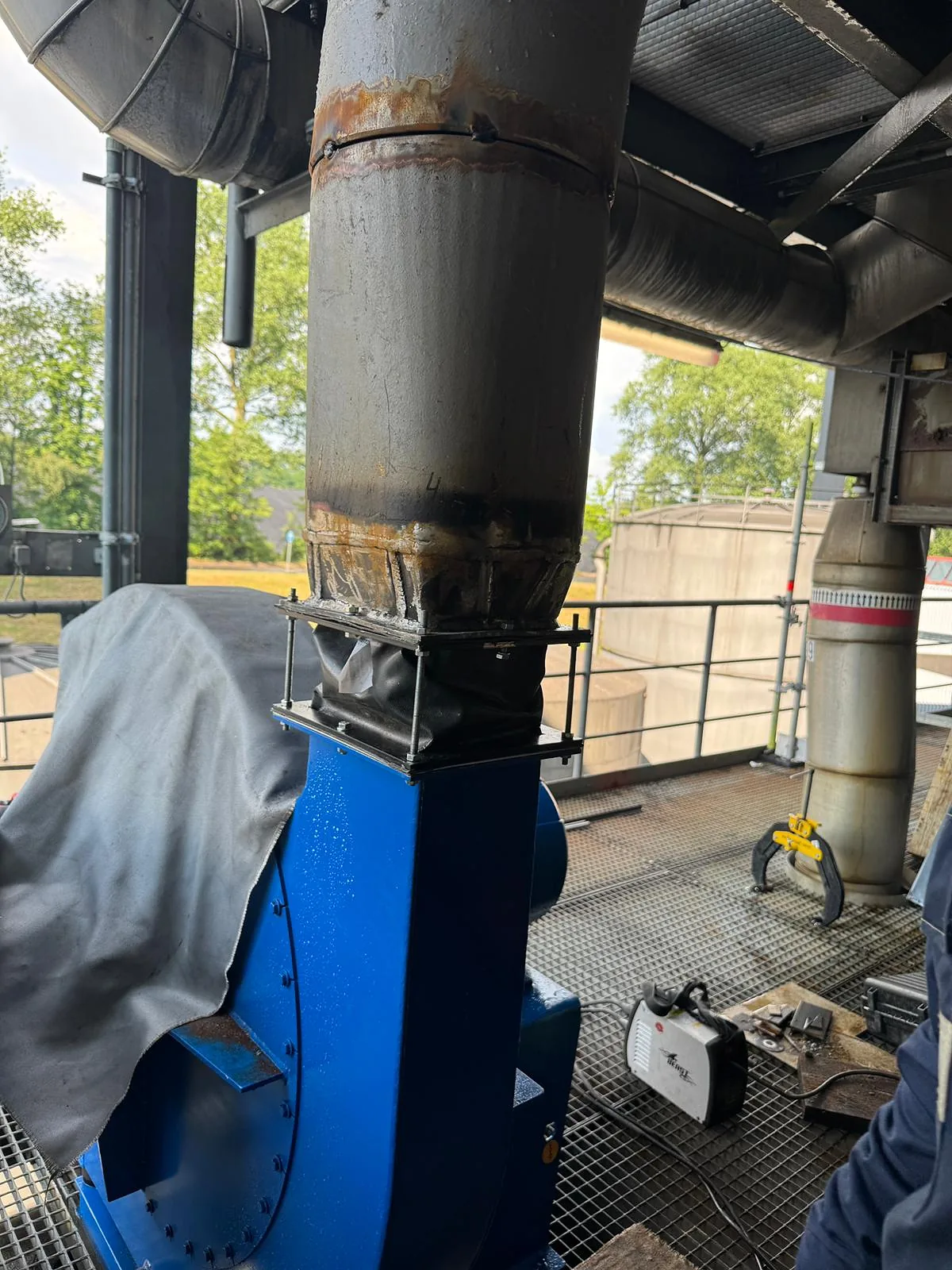

Giunto di dilatazione in tessuto con tiranti, imbullonato tra la mandata del ventilatore e il canale di estrazione adattato sopra di esso — Il giunto di dilatazione tra ventilatore e camino.
