Progetto · Montaggio meccanico e tubisteria · Cantieristica navale

Tubisteria e montaggio macchinari in sala macchine

Macchinari su supporti elastici e le linee di acqua di mare, sentina e combustibile che li collegano. Prima i supporti, poi la tubisteria, in un locale già pieno.

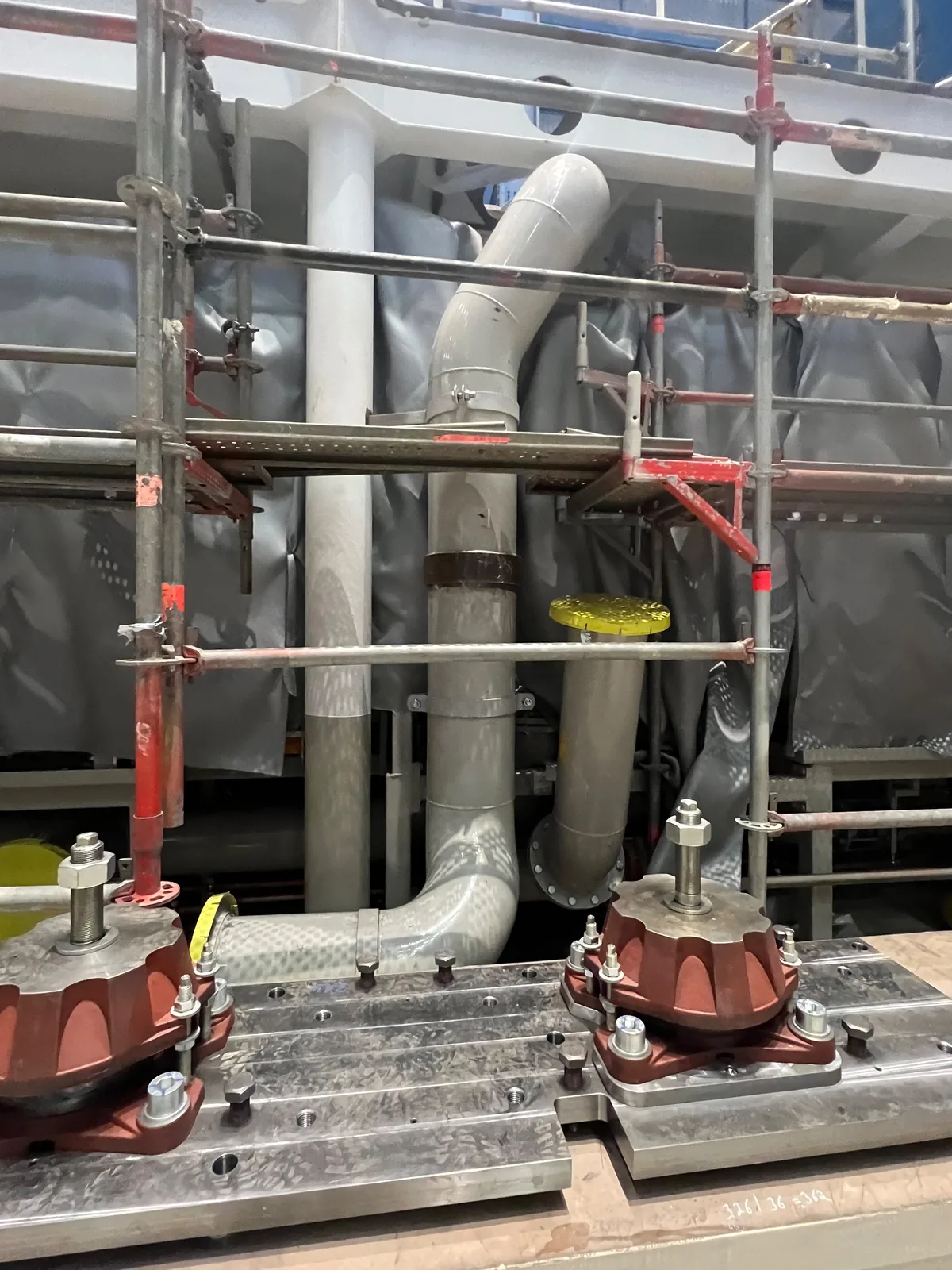

Basamento lavorato in sala macchine con supporti elastici imbullonati, prigionieri e dadi posati e spessori in legno a fianco — Supporti elastici sul basamento lavorato.

Ambito

Montaggio meccanico e tubisteria · Cantieristica navale

Contesto

Nave in costruzione, locali macchine

Tavole

5 fotografie, 4 fasi

Come è stato realizzato

Una tavola per fase. Tocca una tavola per aprirla a piena dimensione.

Fase 01 / 04

I supporti vengono posati prima di ogni altra cosa. Caliamo la macchina su tutti i supporti in un’unica operazione, poi regoliamo ciascun supporto perché porti la sua parte di carico e resti entro l’inflessione ammessa dal costruttore. L’allineamento viene controllato e registrato prima di serrare la prima flangia, e di nuovo una volta collegate le linee.

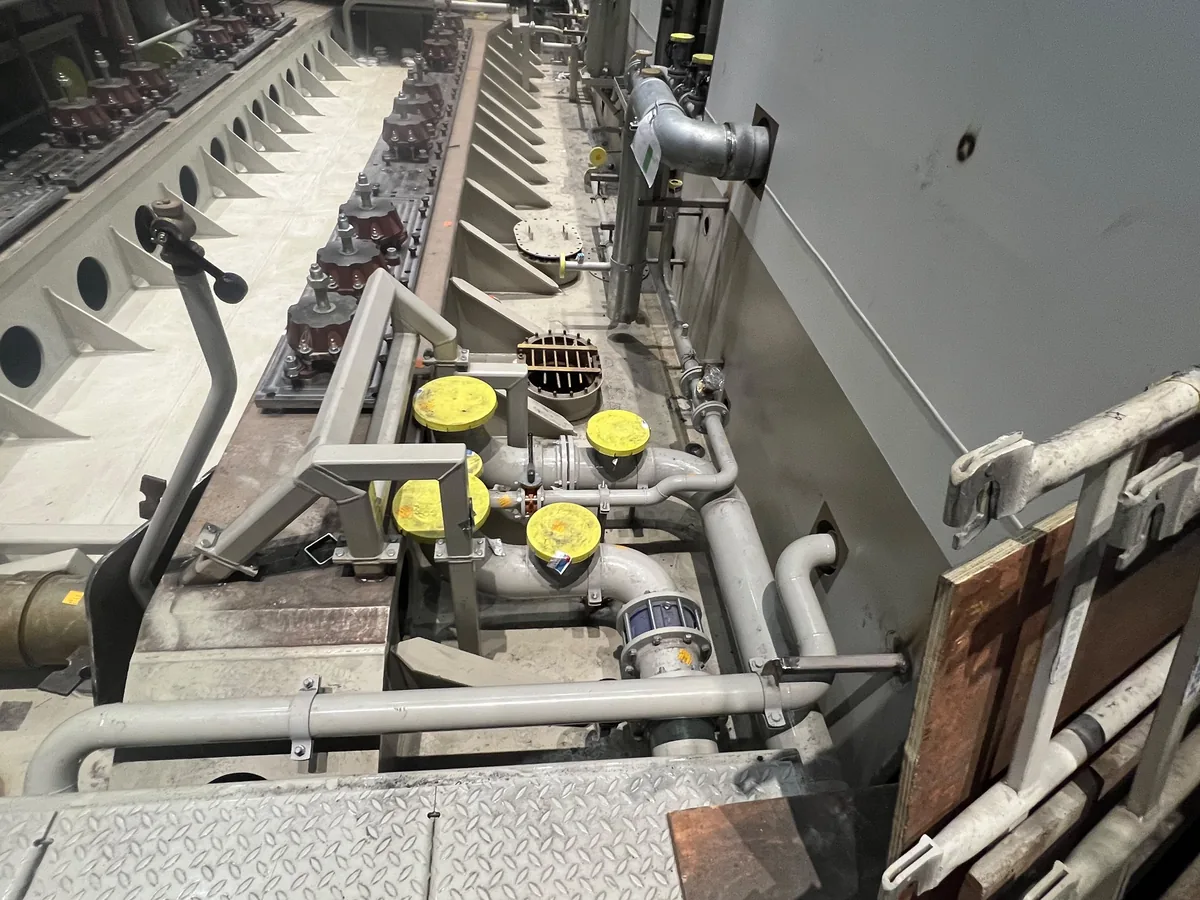

Una fila di supporti elastici lungo il basamento lavorato, con le prime linee e flange tappate posate a fianco — Il basamento, con i supporti posati e le prime linee a fianco.

Fase 02 / 04

Il disegno dà il tracciato; le quote si rilevano sull’acciaio. Quando inizia la tubisteria il locale è già pieno: montiamo quindi valvole, filtro e stacchi su un unico telaio fuori dal locale e caliamo il gruppo come un insieme, con i fori dei bulloni in corrispondenza e le facce delle flange in squadra. Disposto così, chi si trova davanti raggiunge ogni volantino.

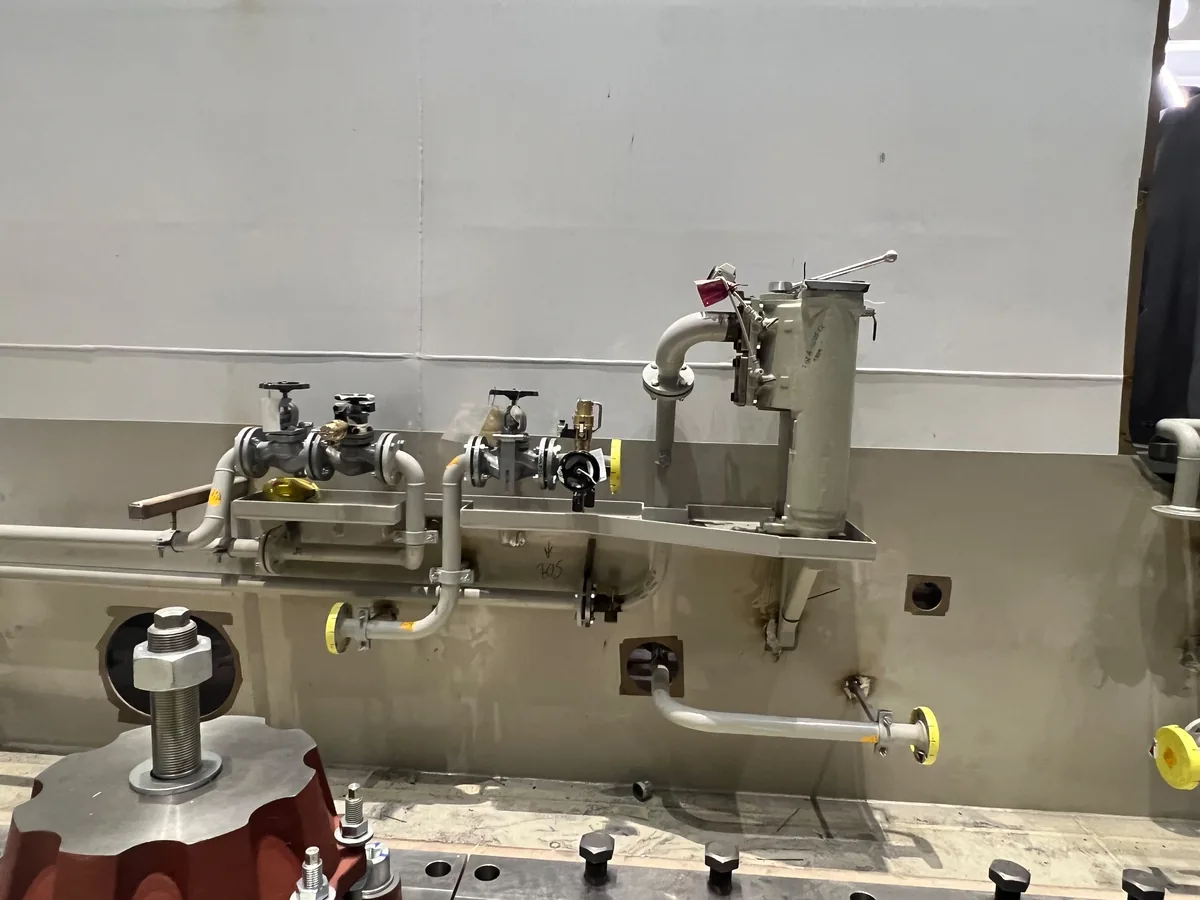

Gruppo valvole e filtro premontato su telaio contro una paratia della sala macchine, con valvole a globo, filtro a cestello e stacchi tappati — Gruppo valvole e filtro sulla paratia.

Fase 03 / 04

Le macchine su supporti elastici si muovono, e lo scafo lavora in mare. Ai collegamenti della macchina i tubi flessibili assorbono questo movimento. Sulle linee, i giunti meccanici recuperano il disallineamento, e ancoriamo e guidiamo la tubazione ai due lati affinché il giunto non resti a sostenere la linea.

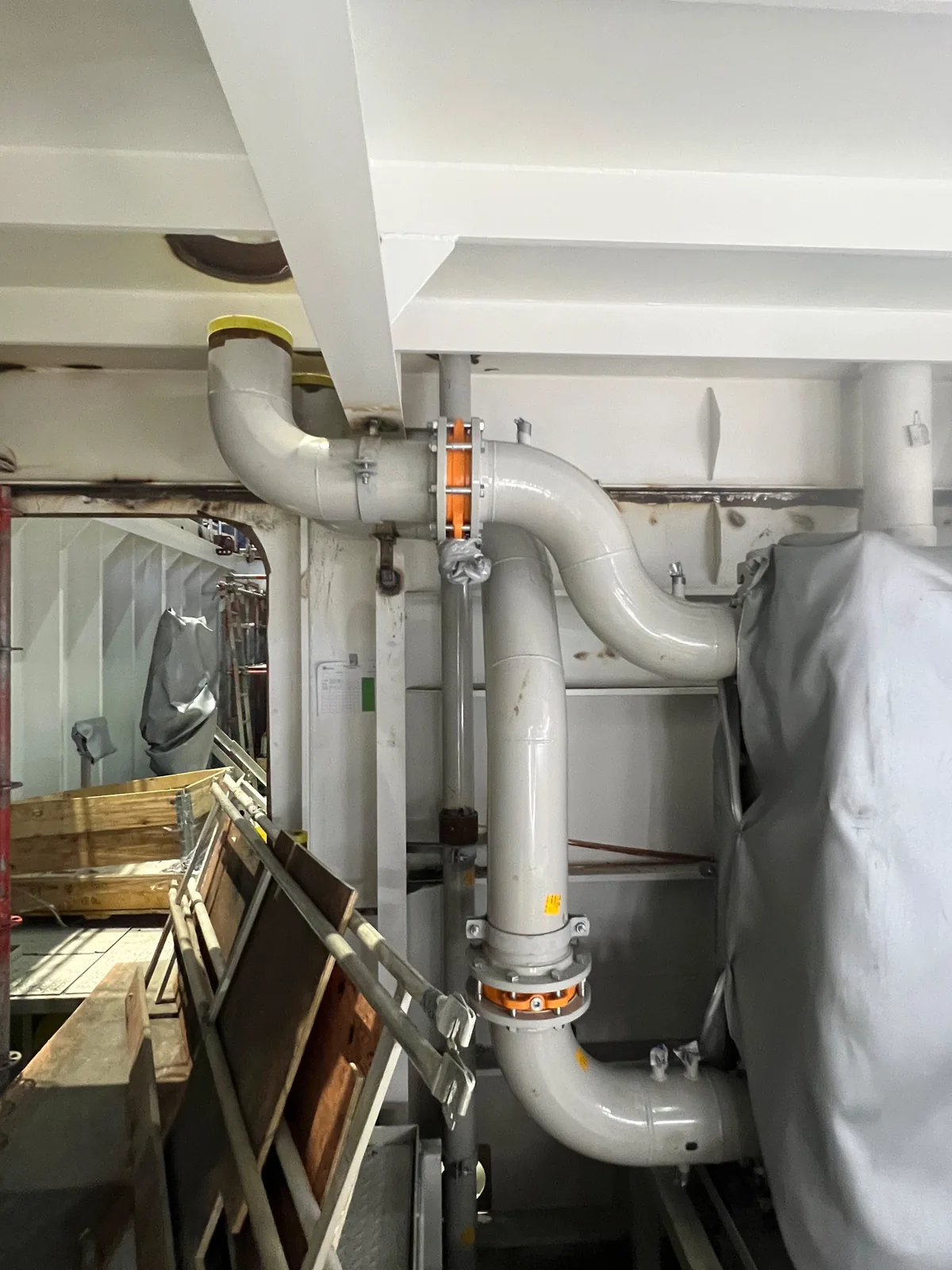

Linee di grande diametro sotto il cielo del locale, con giunti meccanici sul tratto verticale e punti fissi ai due lati — Giunti meccanici sulle linee di grande diametro.

Fase 04 / 04

Disponiamo i gruppi valvole in modo da lasciare libero l’accesso ai serbatoi, perché i coperchi devono poter essere rimossi in esercizio. Le estremità aperte vengono tappate ogni volta che il lavoro su una linea si interrompe, e l’impianto viene flangiato cieco ai suoi limiti per la prova in pressione. Ogni linea viene marcata secondo il disegno man mano che è completata.

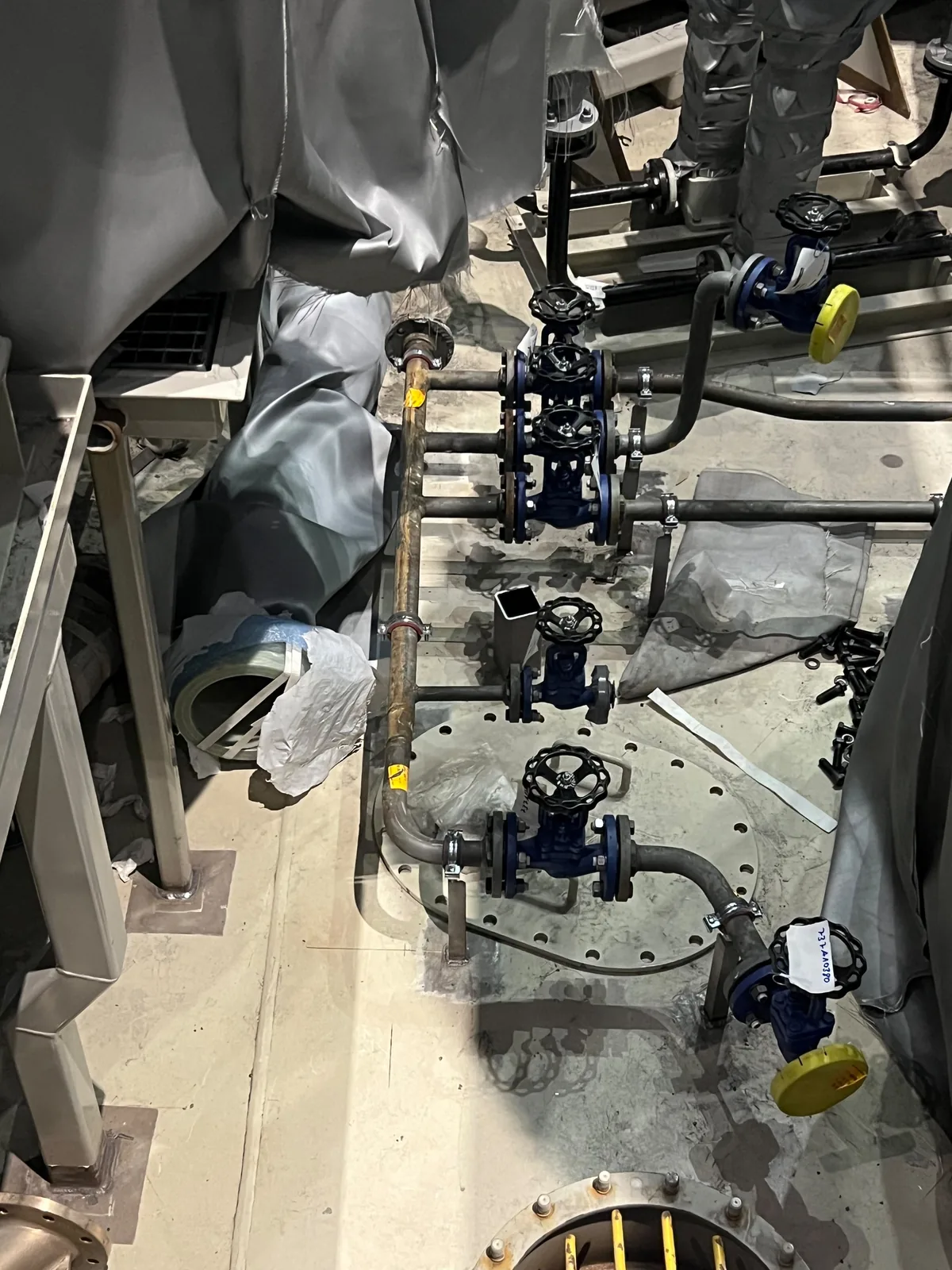

Gruppo valvole disposto attorno a un passo d’uomo imbullonato, con i coperchi lasciati liberi e ogni estremità aperta tappata — Gruppo valvole attorno al passo d’uomo del serbatoio.
