Basamenti, attraversamenti e montaggio delle apparecchiature

L’acciaio che deve essere in opera prima delle apparecchiature. Abbiamo costruito e posato i basamenti e i telai, tagliato le aperture e saldato gli attraversamenti di paratia, e montato i supporti dei percorsi cavi e tubazioni.

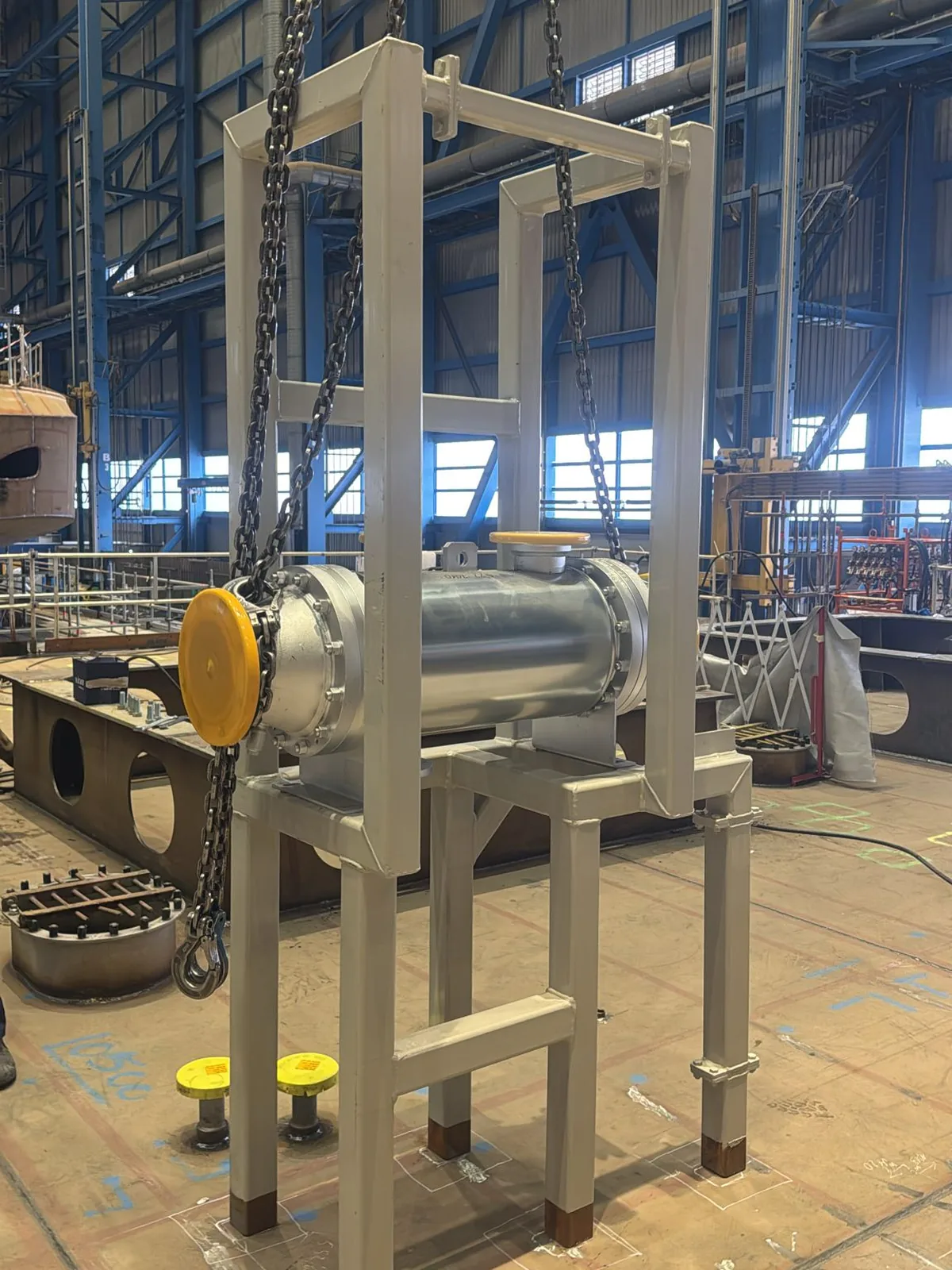

Unità cilindrica in acciaio in un telaio costruito, sospesa a paranchi a catena sopra la posizione tracciata sul ponte di una nave in costruzione — In discesa sulla posizione tracciata.

Ambito

Costruzione in acciaio e montaggio meccanico · Cantieristica navale

Contesto

Nave in costruzione, locali macchine e casse

Tavole

5 fotografie, 4 fasi

Come è stato realizzato

Una tavola per fase. Tocca una tavola per aprirla a piena dimensione.

Fase 01 / 04

Telai e basamenti si costruiscono sul disegno, poi si adattano all’acciaio effettivamente in opera. Caliamo il telaio sulla posizione tracciata, ne verifichiamo posizione e livello e lo saldiamo quando appoggia correttamente. Un’unità abbastanza leggera da essere calata con il proprio telaio entra per prima. Tutto ciò che è più pesante arriva dopo la saldatura del telaio e resta coperto fino alla messa in servizio.

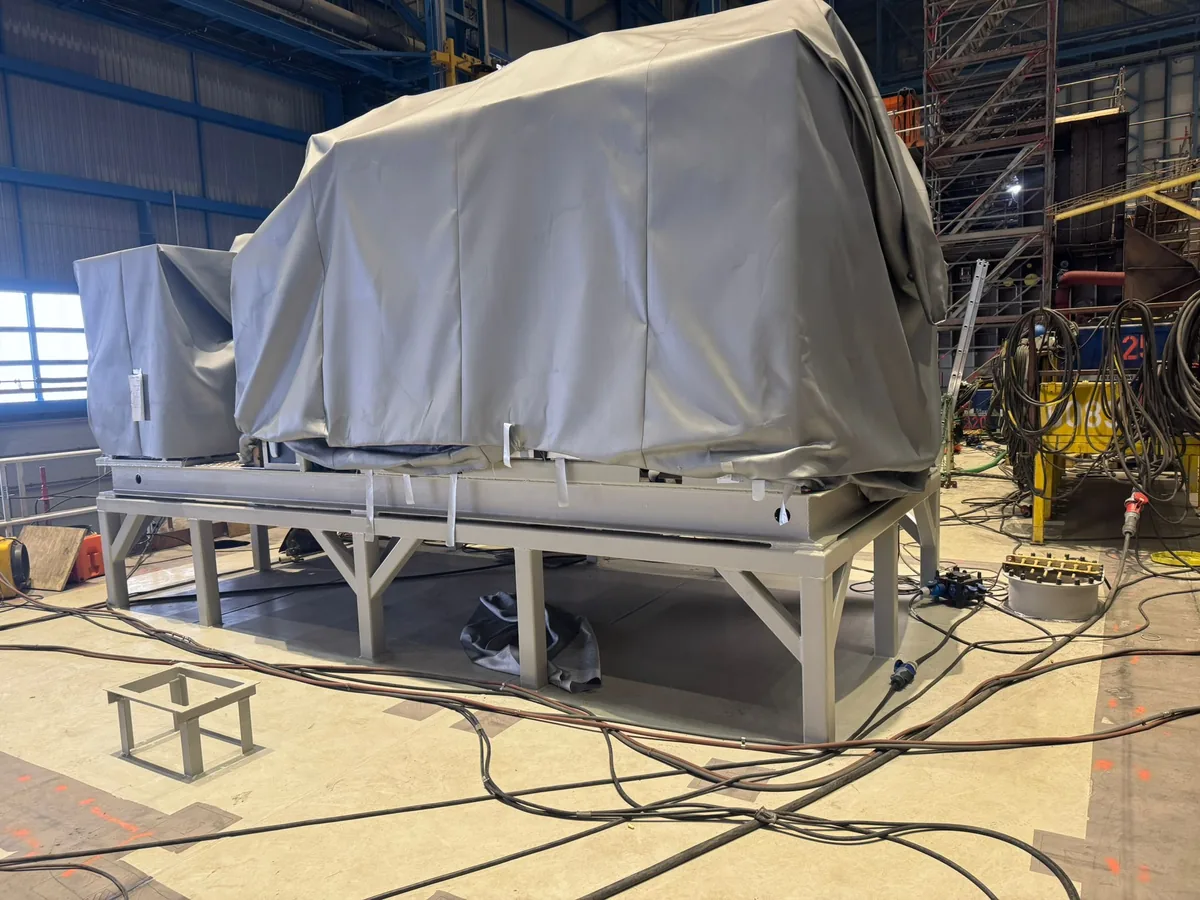

Gruppo macchina sotto teli di protezione su un telaio in acciaio costruito, in un capannone del cantiere navale — L’unità sul proprio telaio, coperta fino alla messa in servizio.

Fase 02 / 04

Tracciamo l’apertura sull’anello che vi andrà inserito, la tagliamo e prepariamo il lembo prima di presentare l’anello. Così il gioco alla radice è uniforme su tutto il giro. Su una delimitazione stagna è quel gioco che la saldatura deve chiudere, e se è irregolare si vede alla prova di tenuta.

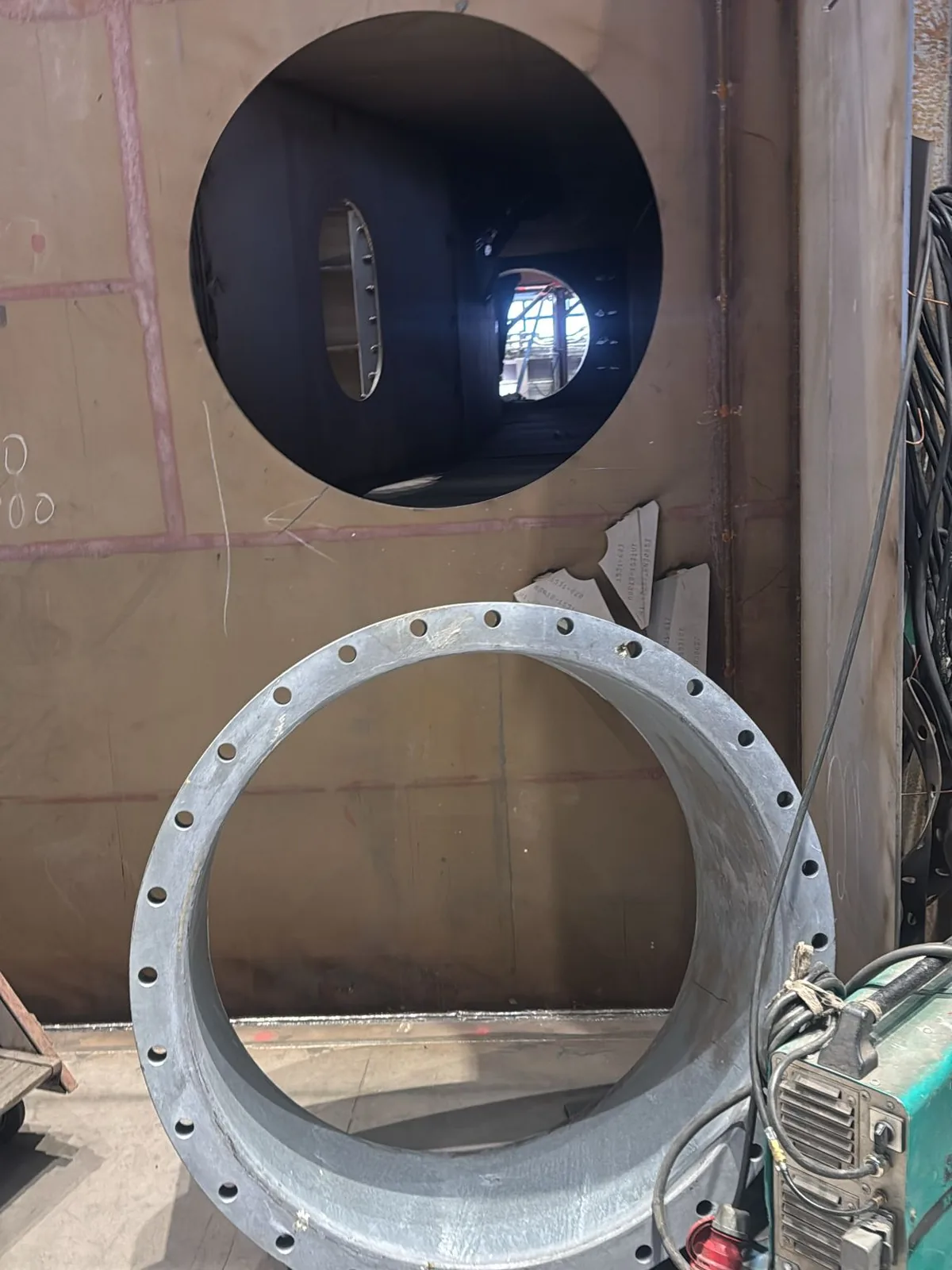

Apertura circolare tagliata in una paratia, con il pezzo di attraversamento pronto sul ponte accanto — L’apertura tagliata e il pezzo di attraversamento pronto per l’inserimento.

Fase 03 / 04

L’anello viene lavorato dai due lati contemporaneamente. Un montatore verifica l’allineamento all’interno dell’apertura mentre un altro rifinisce il cianfrino all’esterno, e puntiamo con una sequenza bilanciata perché l’anello non tiri man mano che viene saldato.

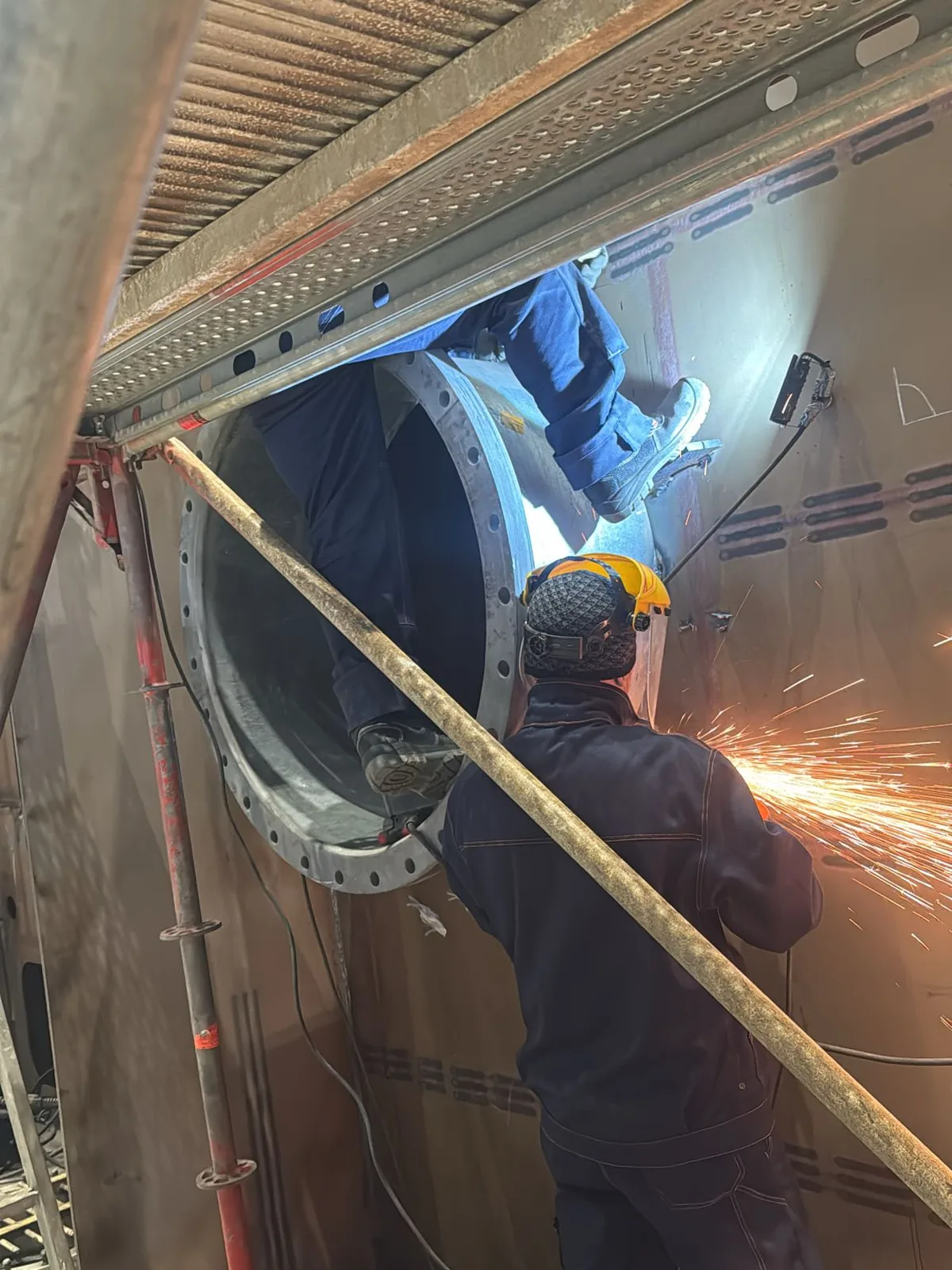

Due montatori a un attraversamento di paratia, uno verifica l’allineamento all’interno dell’apertura mentre l’altro rifinisce il lembo con la smerigliatrice — Rifinitura del cianfrino prima della saldatura dell’attraversamento.

Fase 04 / 04

I supporti dei percorsi cavi e tubazioni si montano prima che la delimitazione venga chiusa. Posizioniamo le mensole a distanza dall’isolamento e dai perni che lo trattengono, così la passerella corre alla propria quota e nulla deve essere ritagliato quando si posa il rivestimento.

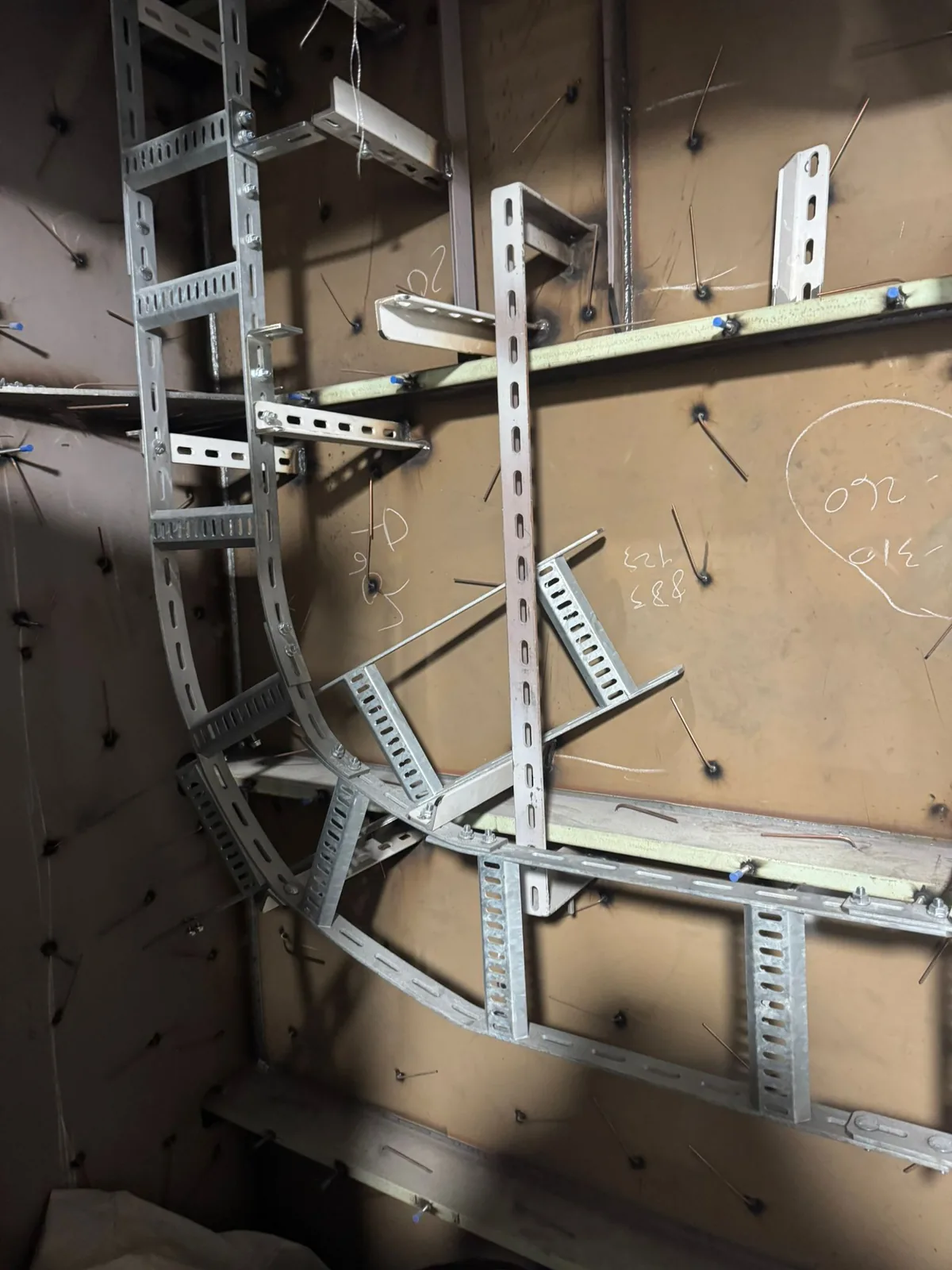

Passerelle portacavi e mensole montate su una paratia isolata, con perni per isolamento saldati su tutta la lamiera — Supporti della passerella portacavi su una delimitazione isolata.
