Sostituzione dell’agitatore in un serbatoio di stoccaggio

L’albero scende dal supporto di comando sul tetto fino a un supporto sul fondo, con due giranti montate.

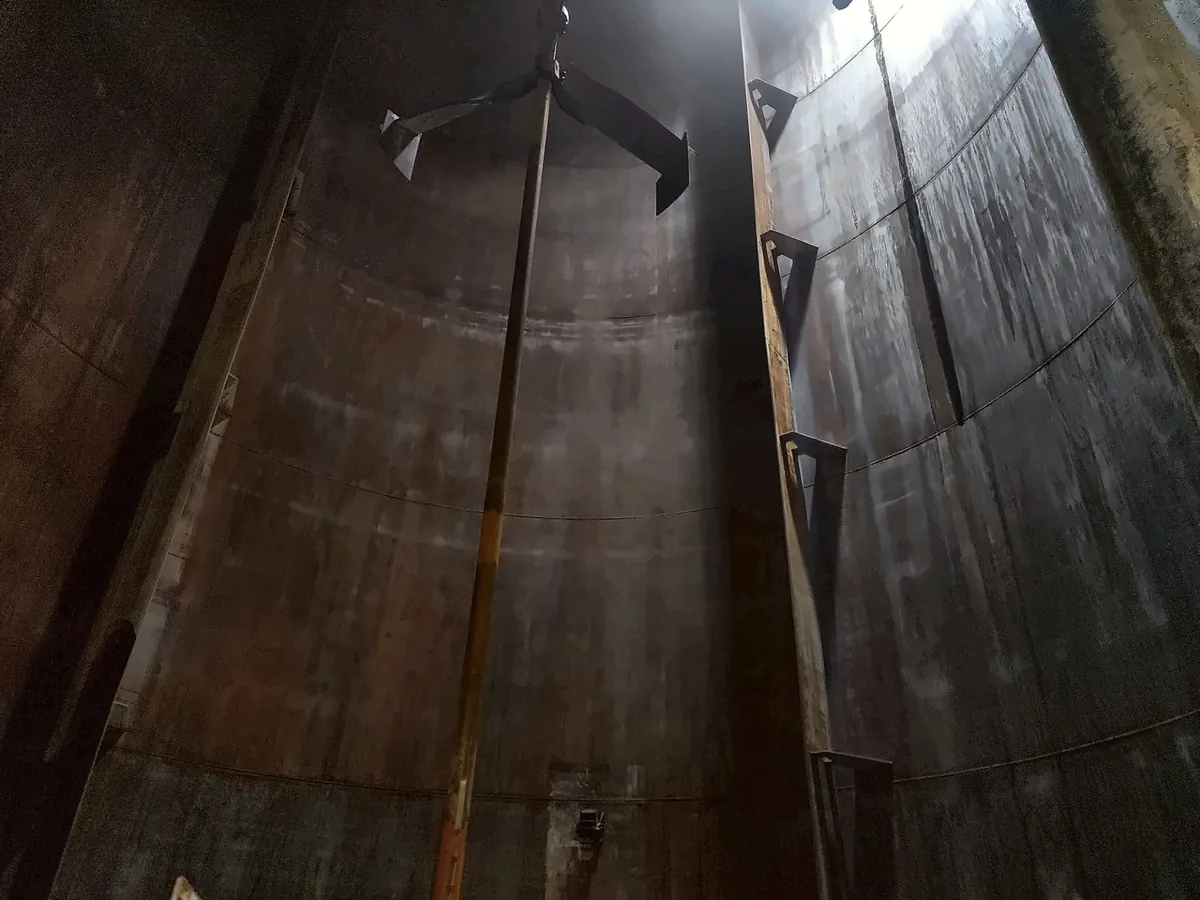

Albero dell’agitatore per tutta l’altezza di un serbatoio di stoccaggio fino al tetto, con la girante superiore vicino alla sommità — Vista dell’albero verso il tetto.

Ambito

Montaggio meccanico

Contesto

Serbatoio fuori servizio

Tavole

3 fotografie

L’agitatore di questo serbatoio era in fase di sostituzione. L’albero corre per tutta l’altezza del serbatoio, dal supporto di comando sul tetto fino a un supporto sul fondo. Due giranti montate, una in basso e una vicino al tetto.

Il montaggio è stato eseguito all’interno del serbatoio, con il serbatoio fuori servizio.

Come è stato realizzato

Una tavola per fase. Tocca una tavola per aprirla a piena dimensione.

Fase 01 / 02

Il supporto sul fondo è stato montato per primo. Lo abbiamo messo in bolla prima di calare l’albero, e abbiamo verificato l’albero una volta in basso. Tutto quello che sta sopra dipende da quel supporto.

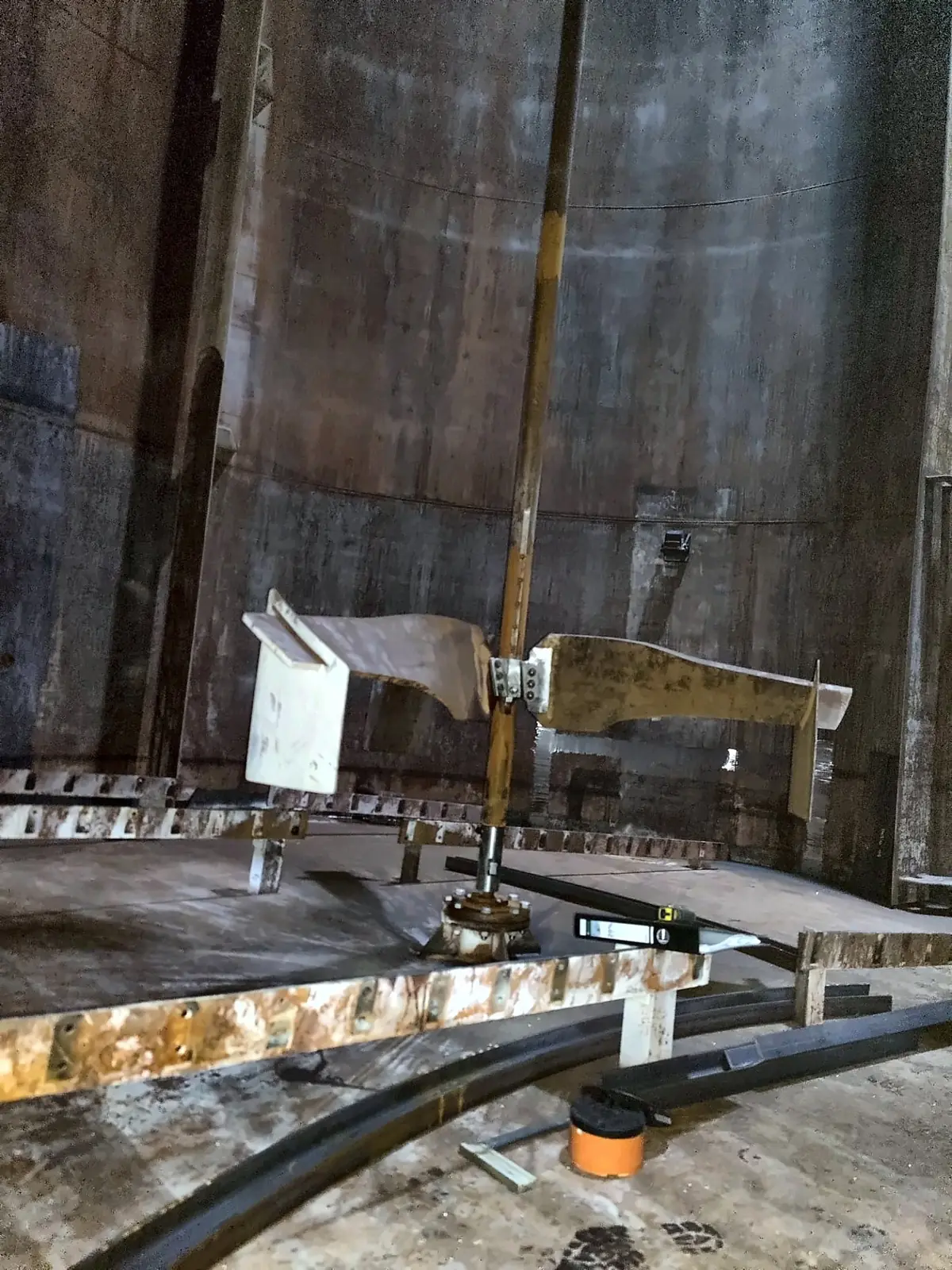

Supporto dell’agitatore sul fondo del serbatoio, con gli strumenti di messa in bolla in posizione — Il supporto sul fondo.

Fase 02 / 02

Abbiamo montato la girante inferiore dal fondo del serbatoio e quella superiore da un accesso provvisorio.

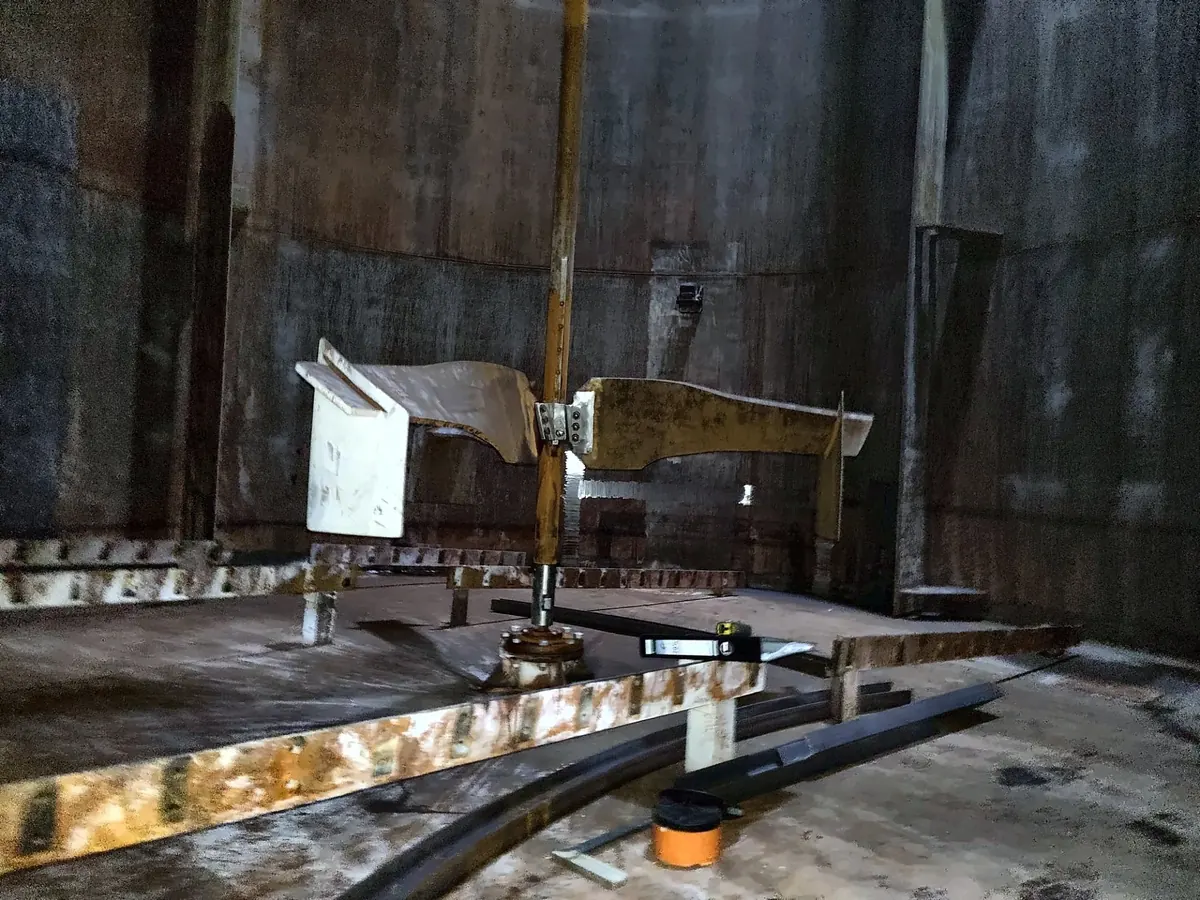

Girante inferiore dell’agitatore imbullonata sull’albero dentro un serbatoio di stoccaggio, con il supporto sul fondo al di sotto — Girante inferiore sull’albero.
